FO2202C.LRX SD/HD/3G-SDI 光伝送 受信器 (2分配出力機能付) (シングル/マルチ 1心 LC) | 株式会社JOBLE 製品情報
光ファイバー伝送装置 > SDI信号 > FO2202C.LRX

【FO2202C.LRX】

SD/HD/3G-SDI 光ファイバー伝送 受信器

オープン価格

1系統の各種SDI信号またはHDMI信号を1本の光ファイバーケーブルを
使用して長距離伝送する光ファイバー受信器です。
受信したSDI信号を2分配出力できます。
送信器を用途に合わせて選択することができます。

【梱包内容】
FO2202C.LRX (受信器) x1
※電源アダプター付属
※別途用途に合わせて送信器をお求めください。

【特徴】

  • 各種SDI信号 / HDMI信号対応
  • SD/HD/3G-SDI信号またはHDMI信号を受信して、SDI信号で2分配出力します。
    また、59.94Hzの信号に対応しています。

  • 送信器を選択可能
  • 使用する信号によって送信器を選択することができます。
    組合せることができる送信器は以下の通りとなります。

    型番 入力信号 伝送距離
    FO2210C.LTX SDI シングルモード:20km
    マルチモード:2km
    FV3210C.LTX HDMI シングルモード:10km
    マルチモード:1km
  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。

【仕様】

型 番 FO2202C.LRX
概 要 SD / HD / 3G-SDI 受信器
SDI出力 出力数 2
信号帯域 125Mbps ~ 2.97Gbps
接続端子 BNCメス
出力インピーダンス 75Ω
エンベデッドオーディオ 対 応
光ファイバー数 1
波 長 1310nm
伝送距離 マルチモード 2km (送信側機器:FO2210C.LTX)
1km (送信側機器:FV3210C.LTX)
シングルモード 20km (送信側機器:FO2210C.LTX)
10km (送信側機器:FV3210C.LTX)
光接続端子 LC×1
電 源 DC12V
消費電力 5.0W
質 量 300g
外形寸法 87.9(W) × 22.9(H) × 103.5(D)mm
動作環境 温度:−20 ~ 75℃
湿度:0 ~ 95%RH 結露不可
備 考 電源アダプター付属
ケースタイプ用ラックマウントシャーシ
「VAD-RACK-SD-ET」「VAD-RACK-SD-4U」に
最大16台設置可能

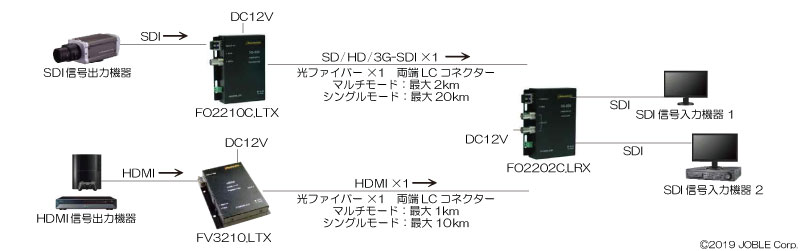

【接続例】

接続例はクリックして拡大できます。

FO2202C.LRX接続例
