光ファイバー伝送装置 > SDI信号 > FO2210C.LTX

【FO2210C.LTX】

SD/HD/3G-SDI 光ファイバー伝送 送信器

オープン価格

1系統の各種SDI信号を1本の光ファイバーケーブルを使用して
長距離伝送する光ファイバー送信器です。
受信器を用途に合わせて選択することができます。

【梱包内容】
FO2210C.LTX (送信器) x1
※電源アダプター付属
※別途用途に合わせて受信器をお求めください。

【特徴】

  • SDI信号伝送
  • SD / HD / 3G-SDI信号をシングルモード光ファイバーケーブルを使用時最大20km、
    マルチモード光ファイバーケーブルを使用時最大2kmの長距離伝送ができます。
    また、59.94Hzの信号に対応しています。

  • 受信器を選択可能
  • 使用する信号によって受信器を選択することができます。
    組合せることができる受信器は以下の通りとなります。

    型 番 出力信号
     FO2202C.LRX  SDI x2
    FV2303C.LRX HDMI x1
    SDI x1
    アナログステレオ音声 x1
  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。

【仕様】

型 番 FO2210C.LTX
概 要 SD / HD / 3G-SDI光送信器
SDI入力 入力数 1
対応信号 SD / HD / 3G-SDI
信号帯域 125Mbps ~ 2.97Gbps
接続端子 BNCメス
入力インピーダンス 75Ω
エンベデッドオーディオ 対 応
光ファイバー数 1
波 長 1310nm
伝送距離 マルチモード 2km
シングルモード 20km
光接続端子 LC ×1
電 源 DC12V
消費電力 5.0W
質 量 約300g
外形寸法 87.9(W) × 22.9(H) × 103.5(D)mm
動作環境 温度:−20 ~ 75℃
湿度:0 ~ 95%RH 結露不可
備 考 電源アダプター付属
ケースタイプ用ラックマウントシャーシ
「VAD-RACK-SD-ET」「VAD-RACK-SD-4U」に
最大16台設置可能
※別途用途に合わせて受信器をお求めください。

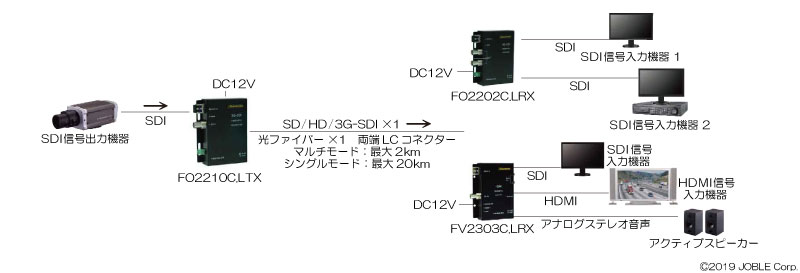

【接続例】

接続例はクリックして拡大できます。

FO2210C.LTX接続例
