FO2211C.5BLTX / FO2212C.5BLRX SD/HD/3G-SDI+RS485光ファイバー伝送器 | 株式会社ジョブル 製品情報
光ファイバー伝送装置 > SDI信号 > FO2211C.5BLTX / FO2212C.5BLRX

【FO2211C.5BLTX】
【FO2212C.5BLRX】

SD/HD/3G-SDI+RS485光ファイバー伝送装置

オープン価格

1系統の各種SDI信号と1系統のRS485信号を
1本の光ファイバーケーブルを使用して長距離伝送する光伝送装置です。
FO2212C.5BLRX(受信器)はSDI信号を2分配出力できます。

【梱包数量】
FO2211C.5BLTX (送信器) x1
電源アダプター付属

FO2212C.5BLRX (受信器) x1
電源アダプター付属

※送信器と受信器はそれぞれ別売となっております。

【特徴】

  • SDI信号伝送
  • SD / HD / 3G-SDI信号をシングルモード光ファイバーケーブルを使用時最大20km、
    マルチモード光ファイバーケーブルを使用時最大2kmの長距離延長ができます。
    また、59.94Hzの信号に対応しています。

  • 分配出力
  • FO2212C.5BLRX(受信器)は受信したSDI信号を2分配出力します。

  • 制御信号対応
  • 各種SDI信号の他にRS485信号を伝送することができます。
    ※通信方向:受信器 → 送信器(片方向通信)

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。

【仕様】

型 番 FO2211C.5BLTX (送信器) FO2212C.5BLRX (受信器)
概 要 SD / HD / 3G-SDI+RS485光送信器 SD / HD / 3G-SDI+RS485光受信器
SDI入力 入力数 1
対応信号 SD / HD / 3G-SDI
信号帯域 125Mbps ~ 2.97Gbps
接続端子 BNCメス
入力インピーダンス 75Ω
エンベデッドオーディオ 対 応
SDI出力 出力数 2
信号帯域 125Mbps ~ 2.97Gbps
接続端子 BNCメス
出力インピーダンス 75Ω
エンベデッドオーディオ 対 応
シリアル
データ
チャンネル数 / 方向 1
受信器から送信器 (片方向通信)
形 式 RS485
転送速度 最大500000bps
信号誤り率 1×10-9以下
接続端子 端子台ブロック (2ピン)
光ファイバー数 1
波 長 1310 / 1550nm
伝送距離 マルチモード 2km
シングルモード 20km
光接続端子 LC×1
電 源 DC12V
消費電力 5.0W
質 量 約300g
外形寸法 87.9(W) × 22.9(H) × 103.5(D)mm
動作環境 温度:−20 ~ 75℃
湿度:0 ~ 95%RH 結露不可
備 考 電源アダプター付属
ケースタイプ用ラックマウントシャーシ
「VAD-RACK-SD-ET」、「VAD-RACK-SD-4U」に
最大16台設置可能

※送信器と受信器はそれぞれ別売となっております。

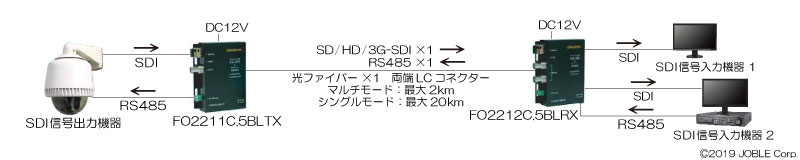

【接続例】

接続例はクリックして拡大できます。
