SDI(SD/HD/3G)関連機器
SDI周辺機器 JHS-HDB011
【JHS-HDB011】
SDI→HDMIコンバーター
オープン価格
SDI信号をHDMI信号に変換するコンバーターHD/3G-SDI信号に対応しております。
【梱包数量】
JHS-HDB011 x1
【特徴】
- 3G-SDI/HD-SDIの信号をHDMIに変換
- エンベデットオーディオ対応
- SDI信号スルー出力
同軸ケーブルで伝送されたHD-SDI/3G-SDI信号をHDMIに変換
720p,1080i,1080pの解像度に対応
エンベデットオーディオに対応しているため映像と音声を一緒に伝送することが可能です。
HDMI出力のほかにSDI信号をスルー出力することができます。
【仕様】
| 型番 | JHS-HDB011 |
| 対応SDI信号 | HD-SDI (SMPTE 292M) 3G-SDI (SMTP 424M) エンベデッドオーディオ対応 |
| SDI端子 | BNCオス（75Ω)×2 (SDI入力1, スルー出力1) |
| 対応解像度/周波数 (※1) |
720p @ 50 / 59.94 / 60Hz, 1080i @ 50 / 59.94 / 60Hz, 1080p @ 24 / 25 / 30 / 50 / 59.94 / 60Hz |
| HDMI端子 | HDMI タイプA×1 |
| 電 源 | DC12V DCジャック(φ2.1×5.5mmセンタープラス) |
| 消費電力 | 約2.5W |
| 動作環境 | 温度：-10～50℃ |
| 外形寸法 | 71（W)×26(H)×116.4(D)mm |
| 質 量 | 約190g |
(※1) HDMI 出力は入力されたSDI 信号の解像度・周波数のまま出力されます。

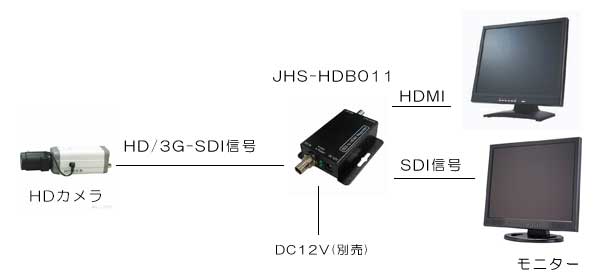

【接続例】
接続例はクリックして拡大できます。
