販売終了

【SDI06】

SDI 同軸長距離伝送器

オープン価格

SDI信号を同軸ケーブル1本を使用して最大500m延長します。
3C-2Vや5C-2Vケーブルを使用することができるため
既設の配線を利用した伝送を行うことができます。
【梱包内容】
SDI06T(送信器) x1
SDI06R(受信器) x1
※電源アダプター付属

【特徴】

  • HD-SDI信号延長
  • 5C-FBケーブルを使用してHD-SDI信号を最大500m延長できます。
    SDI信号はHD-SDI (SMPTE 292M)に対応。

  • カメラなどへ直接接続
  • SDI06はBNCオスコネクターが付いているためHD-SDIカメラやDVRなどに
    直接接続することができます。

  • 既設ケーブルの利用
  • 5C-FBケーブル以外に5C-2V、3C-2Vケーブルを使用した伝送が可能です。
    既設のケーブルを利用して運用することができます。

    【使用ケーブルと伝送距離】

    同軸ケーブル 最大伝送距離
    3C-2V 100m
    5C-2V 200m
    5C-FB 500m

【使用例】

  • HD-SDI信号を中継無しで長距離伝送したい場合
  • 既設配線を利用したアナログシステムからHD-SDIシステムへの移行

【仕様】

型番 SDI06
対応信号 HD-SDI(SMPTE 292M)
対応解像度※ 720p 24/525/30/50/60Hz
1080i 50/60Hz
1080p 24/25/30Hz
伝送方式 EX-SDIへ変換して伝送、伝送後にHD-SDIへ再変換
接続端子 HD-SDI:BNCオス(75Ω)  リンクケーブル:BNCメス(75Ω)
電源 DC12V  DCジャック(φ2.1×5.5mmセンタープラス 電源アダプター付属)
消費電力 各最大3.0W
動作環境 温度:0∼55℃  湿度:最大95%(結露不可)
外形寸法 φ20×79(L)mm 100mmDCケーブル
質量 約40g
付属品 取扱説明書、電源アダプター(入力:AC100V 出力:DC12V)×2

※周波数が23.97/29.95/59.94Hzの映像信号には対応しておりません。

【使用ケーブルと伝送距離】

同軸ケーブル 最大伝送距離
3C-2V 100m
5C-2V 200m
5C-FB 500m

※同軸ケーブルおよびコネクターの品質などにより伝送可能な距離は前後します。
※ケーブル途中に中継コネクターがある場合は伝送可能な距離が低下します。
※既設のケーブルを使用する場合はコネクターのインピーダンスが75Ωであることを確認してください。
  また、途中にビデオトランスやビデオアンプなどの機器がないことも確認してください。
※ケーブル途中に避雷器がある場合はHD-SDI対応品に交換してください。

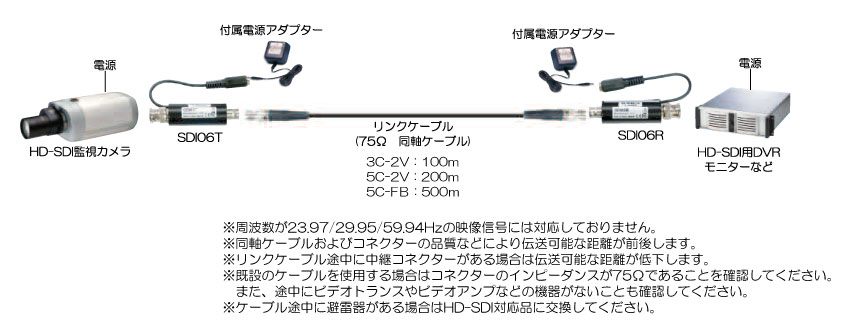

【接続例】

接続例はクリックして拡大できます。

SDI06接続例
