【SDIVPD】

SDI・RS485・電源重畳対応同軸ケーブル延長器

オープン価格

SDI信号を同軸ケーブル1本を使用して最大300m延長します。
また、カメラ電源とRS485信号の重畳伝送も可能です。
カメラに対してDC12Vの電力供給(最大2.0A)を行えるため
PTZカメラなど消費電力の高いカメラへの接続に有効です。
【梱包内容】
SDIVPDT(送信器) x1
SDIVPDR(受信器) x1
※電源アダプター付属(DC24V)

【特徴】

  • SD/HD-SDI信号延長
  • 同軸ケーブル(5C-FB)を使用してHD-SDI信号を最大300m延長することができます。
    SDI信号はSD-SDI (SMPTE 259M)、HD-SDI (SMPTE 292M)に対応。

  • RS485信号伝送
  • SDI信号と一緒にRS485制御信号を伝送することができます。
    半二重の双方向通信に対応しており最大通信速度は57600bps。

  • 電源重畳伝送
  • 接続されたカメラにDC12Vの電源供給(最大2.0A)を行うことができます。
    PTZカメラや赤外線投光機付きカメラなどの消費電力が大きい機器に有効です
    供給可能電力の詳細は以下の表を参照してください。

    【ケーブル、使用電源別供給可能電流】
    同軸ケーブル 電源電圧 伝送距離と供給可能電流値(DC12V)
    100m 200m 300m
    3C-2V DC24V(36W) 0.5A
    DC56V(70W) 2.0A
    5C-2V DC24V(36W) 1.5A 1.0A
    DC56V(70W) 2.0A 2.0A
    5C-FB DC24V(36W) 1.5A 1.0A 0.5A
    DC56V(70W) 2.0A 2.0A 2.0A
  • 長距離延長
  • SDIVPDを2セット使用することにより、SDI信号とRS485信号を
    最大500mまで長距離延長することができます。
    ※詳細は接続例を参照してください。

【使用例】

  • HD-SDI信号を中継無しで長距離伝送したい場合
  • 消費電力の高いカメラを設置したい場合
  • PTZカメラやズームカメラなど制御が必要なカメラを設置したい場合
  • 既設アナログカメラからHDカメラへの置き換え
  • ※既設の5C-2Vケーブルを使用する場合には事前の動作確認をお勧めします。

【仕様】

型 番 SDIVPDT SDIVPDR
対応SDI信号 SMPTE 259M - SD-SDI (143~360 Mbps)
SMPTE 292M - HD-SDI (1.485 Gbps)
対応解像度 720p 24/25/30/50/60Hz、1080i 50/60Hz
1080p 24/25/30Hz
RS485 2線式片方向(SDIVPDR→SDIVPDT) 最大57600bps
SDI入出力 BNCメス 75Ω
RS485入出力 出力:2ピン端子台 入力:2ピン端子台
電源入出力 出力:2ピン端子台 DC12V 最大2A 入力:DCジャック φ2.5×5mm
電 源 DC12∼58V  (DC24V電源アダプター付属)
消費電力 最大3.0W ※SDIVPDT/SDIVPDR合計  カメラへの供給電力は除く
動作環境 温度:0∼55℃  湿度:最大95%RH(結露不可)
外形寸法 67(W)×27(H)×102(D)mm
質 量 約185g 約180g
付属品 取扱説明書、電源アダプター(入力:AC100∼240V 50/60Hz 出力:DC24V)×1、
DCプラグ⇔先バラケーブル×1、固定ネジ+アンカー×8

※ RS485伝送はSDIVPDR→SDIVPDTの片方向です。カメラからの出力信号は伝送されません。

※ 23.97/29.95/59.94HzのSDI信号には対応しておりません。

※ 付属電源アダプター使用時のSDIVPDT側電源出力は最大1.5Aです。

【ケーブル、使用電源別供給可能電流】

同軸ケーブル 電源電圧 伝送距離と供給可能電流値(DC12V)
100m 200m 300m
3C-2V DC24V(36W) 0.5A
DC56V(70W) 2.0A
5C-2V DC24V(36W) 1.5A 1.0A
DC56V(70W) 2.0A 2.0A
5C-FB DC24V(36W) 1.5A 1.0A 0.5A
DC56V(70W) 2.0A 2.0A 2.0A

※ 同軸ケーブル及びコネクターの品質などにより伝送可能な距離は前後します。

※ ケーブル途中に中継コネクターがある場合は伝送可能な距離が低下します。

※ 既設のケーブルを使用する場合はコネクターのインピーダンスが75Ωであることを確認してください。
  また、途中にビデオトランスやビデオアンプなどの機器がない事を確認してください。

※ ケーブル途中に避雷器がある場合はHD-SDI、電源重畳対応品に交換してください。

※ DIVPDTには2.0Aを超える負荷を接続しないでください。機器故障の原因になります。

【接続例】

接続例はクリックして拡大できます。

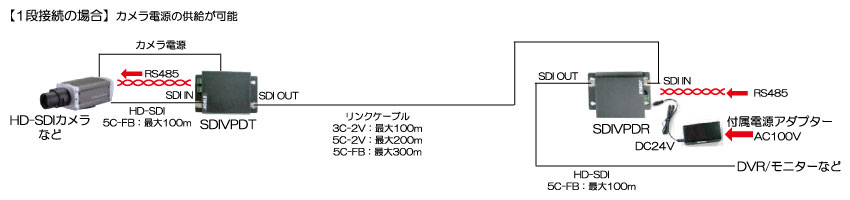

【接続例01】

SDIVPD接続例

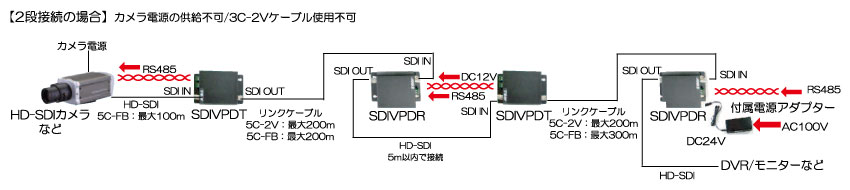

【接続例02】

SDIVPD接続例
