【ADR222.L1A】 (送信器)
【ADR222.L1B】 (受信器)
2音声＋RS232C＋RS485＋2接点信号双方向光ファイバー伝送装置
1本の光ファイバーケーブルを使用して
音声信号2系統/制御信号2系統/接点信号2系統を
それぞれ双方向通信する光伝送装置
シングルモード光ファイバーケーブル使用時最大20km、
マルチモード光ファイバーケーブル使用時最大2kmの伝送をおこないます。
【梱包数量】
ADR222.L1A (送信器) x1
電源アダプター付属
ADR222.L1B (受信器) x1
電源アダプター付属
※送信器、受信器はそれぞれ単体での販売となります。
【特徴】
- 対応信号
- シングル/マルチモードケーブル両対応
- ノイズ耐性
- 幅広い動作温度範囲
・アナログ音声信号 2系統 (不平衡)
・RS232C信号 1系統 (TX , RX , GND)
・RS485信号 1系統 (2線式半二重)
・接点信号 2系統 (入力：有電圧(Lo：0 HI：5V) / 無電圧 , 出力：NC / NO)
各種信号はすべて双方向通信に対応しています。
シングルモードファイバーとマルチモードファイバーの両方に対応。
移設やケーブルの張り替えをおこなってもそのまま使用することができます。
シングルモード光ファイバーケーブル使用時最大20km、
マルチモード光ファイバーケーブル使用時最大2kmの伝送が可能。
光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
また、光ファイバーケーブル自体からノイズを発生することもありません。
医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。
－20 ～ 75℃の幅広い温度範囲で利用することができます。
従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
温度環境が厳しいエリアでも運用が可能です。
【仕様】
| 型 番 | ADR222.L1A 送信器 ADR222.L1B 受信器 |
|
| 音 声 | チャンネル数 / 方向 | 2 / ⇔ |
| 信 号 | アナログ音声 (不平衡) 入力：1.8Vp-p 出力：3.5Vp-p |
|
| 帯域幅 | 10Hz ～ 20kHz | |
| サンプリングレート | 96kHz | |
| 量子化ビット数 | 24bit | |
| ダイナミックレンジ | 94dB | |
| 接続端子 | 端子台ブロック 3ピン ×4 |
|
| シリアルデータ | チャンネル数 / 方向 | 2 / ⇔ |
| 形 式 | RS232C×1 ※TX , RX , GNDのみ対応 RS485×1 ※2線式 (半二重) |
|
| 通信速度 | RS232C ： DC ～ 1000kbps RS485 ： DC ～ 500kbps |
|
| 信号誤り率 | 1×10-9以下 | |
| 接続端子 | RS232C ： 端子台ブロック (3ピン) RS485 ： 端子台ブロック (2ピン) |
|
| 接点信号 | チャンネル数 / 方向 | 2 / ⇔ |
| 接点入力 | 有電圧 (Lo ： 0 HI ： 5V) / 無電圧 | |
| リレー出力 | NC / NO 最大AC120V / DC24V 1A ※入力に対して最大5msの遅延あり。 |
|
| 接続端子 | 端子台ブロック 3ピン ×4 |
|
| 光ファイバー数 | 1 | |
| 波 長 | 1310 / 1550nm | |
| リンクバジェット | 19dB | |
| 最大伝送距離 | マルチモード | 2km |
| シングルモード | 20km | |
| 光接続端子 | SC | |
| 電源電圧 | 入力範囲 ： DC9 ～ 12V | |
| 消費電力 | 4.2W | |
| 外形寸法 | 91.8(W) × 23.8(H) × 150.7(D)mm | |
| 質 量 | 320g | |
| 動作温度範囲 | －20 ～ 75℃ | |
| 動作湿度範囲 | 0 ～ 95%RH 結露不可 |
|
| 備 考 | 電源アダプター DC12V 1A付属 ケースタイプ用ラックマウントシャーシ「VAD-RACK-14-4U」に 最大14台まで組込み可能 |
|
※送信器、受信器はそれぞれ単体での販売となります。

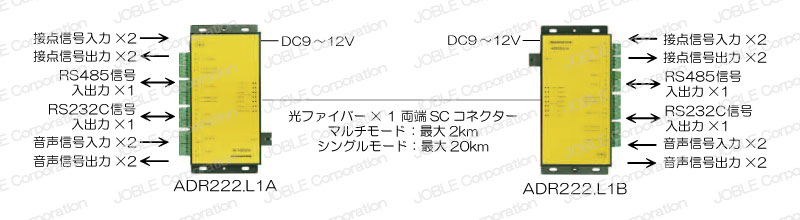

【接続例】
接続例はクリックして拡大できます。
