【JXPKB101】
PELCO-P/D (RS485)対応 PTZカメラコントローラー
オープン価格
PELCO-P/Dのプロトコルに対応したRS485通信のPTZカメラコントローラー。
【梱包数量】
JXPKB101 x1
電源アダプター付属
【特徴】
- RS485通信対応
- 複数の機器を制御
- シンプルな操作
RS485通信を使用してPTZカメラなどを操作するコントローラー
プロトコルは多くの機器で採用されているPELCO-P / PELCO-Dに対応
最大で128台の機器を制御することができます。
RS485通信はデイジーチェーン接続してアドレスを持たせることで複数台の機器を制御可能です。
また、最大1,200mまで延長することができます。
3軸ジョイスティックによるパン / チルト / ズーム操作が可能です。
また、PTZプリセット設定やパトロール設定や、フォーカス / ズーム / アイリスをキー操作可能
【仕様】
| 型 番 | JXPKB101 |
| 対応プロトコル | PELCO-P PELCO-D SAMSUNG YAAN SAE |
| 制御信号 | RS485 (送信のみ) 端子台ブロック 4P (T+ , T- , R+ , R-) ※R+ , R-は未使用 |
| 通信速度 | 1200 / 2400 / 4800 / 9600 / 19200bps |
| ジョイスティック | 3軸 (上下/左右/回転) |
| 制御デバイス数 | 最大128台 |
| 電源電圧 | DC12V |
| 消費電力 | 最大6W |
| 動作環境 | 温度 ： -20 ～ 55℃ 湿度 ： 最大90%RH (結露不可) |
| 外形寸法 | 220(W) × 95(H) × 130(D)mm |
| 質 量 | 約740g |
| 付属品 | 取扱説明書 , 端子台ブロック (4P) ×1 電源アダプター (DC12V 1A) ×1 |

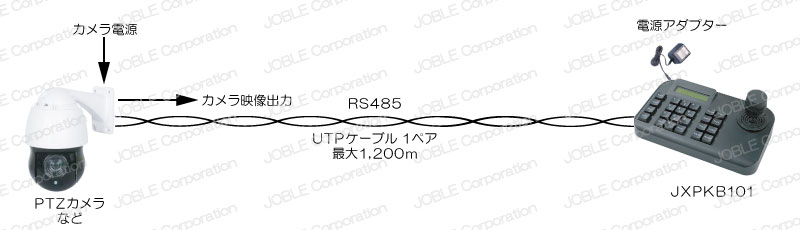

【接続例】
接続例はクリックして拡大できます。

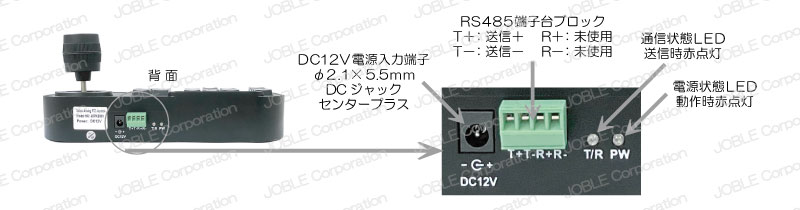

【各部詳細】
