シリアル/接点信号関連機器>
シリアル信号変換器> RS001
【RS001】
RS232C ⇔ RS485変換器
オープン価格

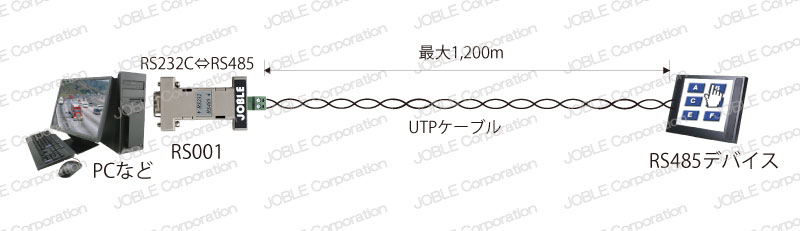

RS232CをRS485(2線式 半二重)へ変換します。
RS232C側のコネクタはDsub9ピンのメスコネクターになっているため
ポートに直接接続することができます。
最大32台までのRS485端末を接続できます。
配線の総延長は1,200m
※接続端子(Dsub9ピン)の1,4,6,7,8番ピンから電源(+5V)を
取得して動作します。
これらのピンに電圧がかかっていない場合、動作しません。
電源がRS232Cポートから供給できない場合は
RS001Iをご使用ください
【特徴】
- RS232CをRS485へ変換
- 電源不要
- RS232Cポートへ直接接続
- 最大32台の接続
- 通信速度
RS232CをRS485(2線式 半二重)へ変換します。
電源はRS232Cのポートから供給されるので電源を別途用意する必要はありません。
RS232C側のコネクタはDsub9ピンのメスコネクターになっているためRS232Cポートに直接接続することができます。
最大32台までのRS485端末を接続することができます。
配線の総延長は1,200mまでとなっています。
通信速度は自動認識となっており、最大速度は115,200bpsとなっています。
【仕様】
| 型 番 | RS001 |
| RS-232C側 | Dsub-9ピン メス |
| RS-485側 | 端子台 |
| 消費電力 | 10mA (最大) |
| 保存温度範囲 | -30℃∼70℃ |
| 動作温度範囲 | -10℃∼45℃ |
| 通信距離 | 最長1,200m |
| 接続機器数 | 最大32台 |
| 電 源 | RS-232C側より供給 |
| 外形寸法 | 53(W) x 33(H) x 17(D) |
【カタログ】
