【RS007】

RS232C/422/485⇔イーサネット 双方向コンバーター

オープン価格

RS232C / RS485 / RS422信号とイーサネット信号を双方向に変換するコンバーター
シリアル機器をイーサネットを使用して制御したり、
イーサネットを利用してシリアル信号を伝送することができます。

【梱包数量】
RS007 ×1
電源アダプター付属

【特徴】

  • シリアル信号 ⇔ イーサネット信号相互変換
  • シリアル信号(RS2323C / RS485 / RS422)とイーサネット信号を双方向に変換するコンバーター。

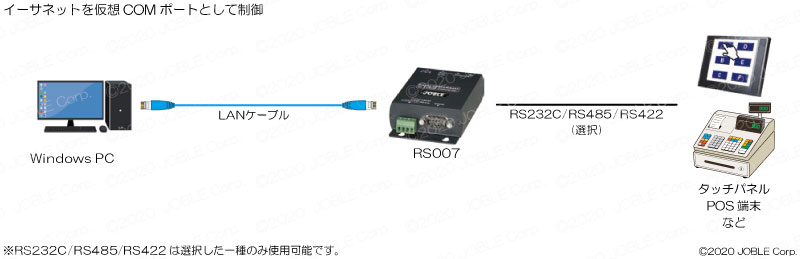

  • 仮想COMポート
  • Windows PCにイーサネット接続することにより、仮想COMポートとして登録ができるため
    シリアル機器をイーサネットを使用して制御することができます。
    ※シリアル信号は選択した1種類を使用可能。

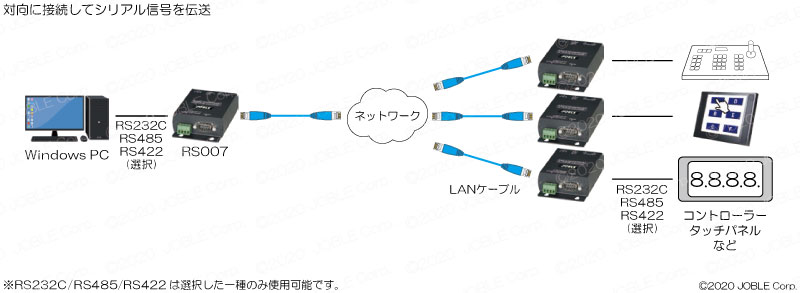

  • 対向使用
  • RS007を対向で使用することにより、イーサネットを利用してシリアル信号を伝送することができます。
    イーサネットを利用するため、複数機器の制御をおこなうことができます。
    ※シリアル信号は選択した1種類を使用可能。

  • シリアル信号
  • シリアル信号は全二重通信に対応しています。
    RS232Cは標準的なDB9コネクターで接続でき、TxD、RxDの他にCTS、RTS、DSR、DTR、RI、DCDに対応
    ボーレートは1200 ~ 115200bpsをサポート

【仕様】

型 番 RS007
イーサネット接続 RJ45 ×1
(10 / 100Mbps AutoMDI / MDIX)
RS232C接続 Dsub9ピン オス ×1
(TxD 、 RxD 、 CTS 、 RTS 、 DSR 、 DTR 、 RI 、 DCD)
RS422/485接続 端子台ブロック ×4
(TxD 、 RxD)
イーサネット通信モード TCPサーバー
TCPクライアント
UDPモード
イーサネット伝送距離 最大100m
シリアル通信速度 1200 ~ 115200bps
電源電圧 DC5V
(電源アダプター付属 DC5V 1A)
消費電力 最大3W
動作環境 温度 : 0 ~ 70℃
湿度 : 最大95%RH (結露不可)
外形寸法 67(W) × 27(H) × 110mm(D)
質 量 約180g
付属品 取扱説明書、電源アダプター×1、ソフトウェア/ドライバCD×1、
ゴム足×4、アンカー+ネジ×4

【接続例】

接続例はクリックして拡大できます。
