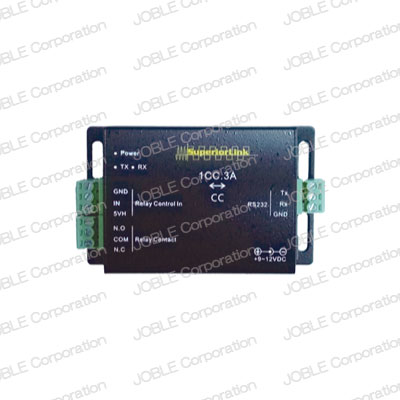

【VAD-1CC.3A】
1系統接点信号 シリアル伝送装置 (双方向伝送)
オープン価格
接点信号を独自方式のシリアル信号に変換して伝送する伝送装置
1系統の接点信号(双方向)伝送を行うことができます。
3芯ケーブルによる直接接続で最大20m、VAD-SD001A.L1.xxx.8など対応する
光伝送器と組み合わせることにより光ファイバーケーブルで最大20kmの
双方向接点信号伝送も可能です。
【梱包数量】
VAD-1CC.3A x1
電源分岐ケーブル
※送信器/受信器兼用、それぞれ単体での販売となります。
【特徴】
- 接点信号伝送
- 接点信号入力
- 接点信号出力
- 幅広い動作温度範囲
VAD-1CC.3A 2台を3芯ケーブルで直接接続することにより最大20m、
VAD-SD001A.L1.xxx.8など対応する光伝送器を使用すれば
光ファイバーで最大20kmの1系統接点信号伝送(双方向通信)が可能です。
有電圧：0V / 5 ～ 12Vまたは無電圧接点入力に対応しています。
リレー出力でN.O.とN.C.に対応しています。
－20～75℃の幅広い温度範囲で利用することができます。
従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
温度環境が厳しいエリアでも運用が可能です。
【仕様】
| 型 番 | VAD-1CC.3A | |
| 伝送信号 | チャンネル数 / 方向 | 1 / ⇔ |
| 信号方式 | 独自方式 クローズ：Hi (+6V) オープン：Lo (-6V) | |
| 接続端子 | 端子台ブロック(3ピン：Tx、Rx、GND) | |
| 接点信号 | チャンネル数 / 方向 | 1 / ⇔ |
| 信号入力 | 有電圧：0V / 5～12V 無電圧：開 / 閉 |
|
| 信号出力 | リレー回路 (N.C / N.O.) 最大DC12V 1A |
|
| 接続端子 | 端子台ブロック (3ピン)×2 | |
| 伝送距離 | 最大20m ※VADシリーズのRS232信号伝送対応機器で長距離伝送可能 |
|
| 電源電圧 | 入力範囲：DC9～12V | |
| 消費電力 | 最大1.2W | |
| 外形寸法 | 89(W) × 22.8(H) × 52.6(D)mm | |
| 質 量 | 約80g | |
| 動作環境 | 温度：－20～75℃ 湿度：0～95%RH (結露不可) | |
| 備 考 | 電源分岐ケーブル付属 (DCプラグ×2⇔DCジャック φ2.1×5.5mm) 送信側と受信側の2台1組で使用(梱包数は1台) ケースタイプ用ラックマウントシャーシに組込み可能 |
|
※送信器/受信器兼用、それぞれ単体での販売となります。
※独自方式による伝送について
伝送信号入出力(Tx/Rx/GND)はRS232に準拠した信号レベルを使用していますが、Tx⇔GNDの電圧は
接点入力状態に合わせてHi(+6V)とLo(-6V)が切り替わります。そのため、Txの信号を一度数値に戻して
伝送するタイプの伝送器では使用できません。(イーサネット/HDBaseTを利用したRS232伝送対応機器など)
伝送信号を他の機器で中継して長距離伝送などを行う場合はTxの信号をそのままの状態で伝送可能な
機器(VADシリーズなど)をご利用ください。

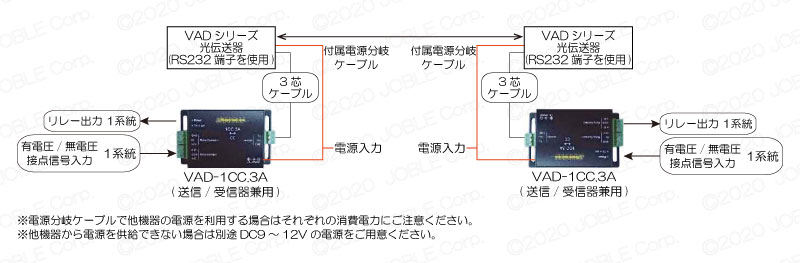

【接続例】
接続例はクリックして拡大できます。
