【VAD-4CC-TC】 (送信器)
【VAD-4CC-RC】 (受信器)
4系統接点信号 シリアル伝送装置 (片方向伝送)
接点信号をRS232またはRS422 / 485信号に変換して伝送する伝送装置
最大4系統の接点信号通信(片方向)を行うことができます。
RS422 / 485を使用してUTPケーブルで直結することで最大1,200mの伝送が可能です。
さらに各種制御信号(RS232 / 422 / 485)に対応した伝送器と組み合わせることにより
光ファイバーケーブルでの長距離伝送や、同軸ケーブルなどを使用した伝送も可能です。
【梱包数量】
VAD-4CC-TC x1
電源アダプター付属
VAD-4CC-RC x1
電源アダプター付属
※送信器、受信器はそれぞれ単体での販売となります。
【特徴】
- 接点信号をシリアル変換して伝送
- 制御信号伝送機器との組み合わせ RS232またはRS422 / 485に対応した伝送機器と組み合わせて使用でき、
- 接点信号入力 (VAD-4CC-TC側)
- 接点信号出力 (VAD-4CC-RC側)
- 幅広い動作温度範囲
接点信号を制御信号(RS232 / 422 / 485)に変換するVAD-4CC-TC(送信器)と
制御信号(RS232 / 422 / 485)を接点信号に変換するVAD-4CC-RC(受信器)。
制御信号伝送機器を利用して接点信号を伝送することができます。(片方向通信)
例えば、RS422 / 485を使用してUTPケーブルで直結した場合は最大1,200mの伝送が可能です。
組み合わせる伝送機器が使用するケーブルを利用して接点信号を伝送することができます。
例えば、光ファイバーケーブルを使用した伝送機器で20kmの長距離伝送が可能です。
※RS232 / 422 / 485信号伝送器は通信速度9600bpsに対応している機器を使用してください。
有電圧：0V / 5 ～ 12Vまたは無電圧接点入力に対応しています。
リレー出力でN.O.とN.C.に対応しています。
－20～75℃の幅広い温度範囲で利用することができます。
従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
温度環境が厳しいエリアでも運用が可能です。
【仕様】
| 型 番 | VAD-4CC-TC (送信器) VAD-4CC-RC (受信器) |
|
| シリアル データ |
チャンネル数 / 方向 | 1 / → |
| 通信規格 | RS232 (TxD , RxD , GNDのみ) RS422 / 485 |
|
| 通信設定 | 速度 ： 9600bps データビット ： 8 ストップビット ： 1 パリティ ： 無し ※変更不可 |
|
| 接続端子 | 端子台ブロック (2ピン) | |
| 接点信号 | チャンネル数 / 方向 | 4 / → |
| 信号入力 | 有電圧 ： 0V / 5 ～ 12V 無電圧 ： 開 / 閉 ※VAD-4CC-TCのみ |
|
| 信号出力 | リレー回路 (N.C / N.O.) 最大AC120V / DC24V、1A ※VAD-4CC-RCのみ |
|
| 接続端子 | 端子台ブロック (3ピン) ×4 | |
| 伝送距離 | RS232 ： 最大20m RS422 / 485 ： 最大1,200m ※各種シリアル信号伝送機器で長距離伝送可能 |
|
| 電源電圧 | 入力範囲 ： DC9 ～ 12V | |
| 消費電力 | 約2.4W | |
| 外形寸法 | 90(W) × 25(H) × 105(D)mm | |
| 質 量 | 約290g | |
| 動作環境 | 温度 ： －20 ～ 75℃ 湿度 ： 0 ～ 95%RH (結露不可) |
|
| 備 考 | 電源アダプター (DC12V 1A) 付属 ケースタイプ用ラックマウントシャーシに組込み可能 |
|
※送信器、受信器はそれぞれ単体での販売となります。
【接続例】
接続例はクリックして拡大できます。

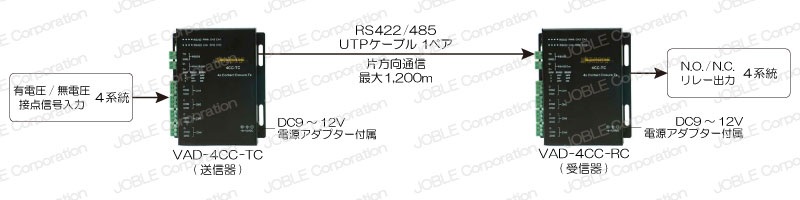

【RS422/485直結の場合】

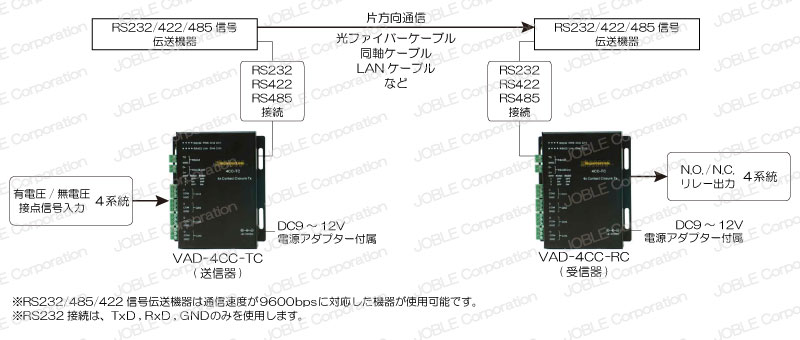

【シリアル伝送器で中継伝送する場合】
