VAD-SD002A.L1.TRC.55 VAD-SD002A.L1.RTC.55 2系統双方向シリアル信号光ファイバー伝送装置 | 株式会社ジョブル 製品情報
光ファイバー伝送装置 > シリアル信号 > VAD-SD002A.L1.TRC.55 / VAD-SD002A.L1.RTC.55

【VAD-SD002A.L1.TRC.55】(送信器)
【VAD-SD002A.L1.RTC.55】(受信器)

2系統双方向シリアル信号光ファイバー伝送装置

オープン価格

最大2系統のRS485信号または1系統のRS422信号を
シングルモード光ファイバーケーブル使用時最大20km
マルチモード光ファイバーケーブル使用時最大3km伝送ができます。
RS485 / 422信号共に双方向通信に対応。

【梱包数量 送信器/受信器共通】
VAD-SD002A.L1.TRC.55 送信器 ×1
VAD-SD002A.L1.RTC.55 受信器 ×1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。

【特徴】

  • 長距離伝送
  • 最大2系統のシリアル信号を1本の光ファイバーケーブルを使用して長距離伝送します。

  • シリアル信号
  • シリアル信号はRS485 / RS422に対応しており、双方向通信が可能です。
    RS485は最大2系統の通信、RS422は1系統の通信をおこなうことができます。

  • 長距離伝送
  • シングルモード光ファイバーケーブル使用時最大20km
    マルチモード光ファイバーケーブル使用時最大3km伝送ができます。

  • シングル/マルチケーブル両対応
  • 本器1台でマルチモードファイバーとシングルモードファイバーの
    両方に対応。移設やケーブルの張り替えを行ってもそのまま
    使用することができます。

  • DC9~12V動作
  • 付属の電源アダプター(AC100V)またはDC9~12Vで動作。
    商用電源での運用はもちろん、カメラハウジング内に設置して
    カメラ電源を利用して運用することもできます。

  • 幅広い動作温度範囲
  • -20~75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    信号がほとんど劣化せず、長距離伝送が可能です。

【仕様】

型 番 VAD-SD002A.L1.TRC.55 (送信器)
VAD-SD002A.L1.RTC.55 (受信器)
伝送方式 デジタル
シリアル
データ
チャンネル数 / 方向 2 / ⇔
形式 RS422 ×1
RS485 ×2
(選択)
最大通信速度 250Kbps
信号誤り率 <1×10-9
接続端子 端子台ブロック (6ピン)
光ファイバー数 1本
波 長 1310 / 1550nm
伝送距離 マルチモード 最大 3km
シングルモード 最大 20km
光接続端子 SC
電源電圧 入力範囲:DC9 ~ 12V
消費電力 約12W
外形寸法 86(W) × 24.6(H) × 103(D)mm
質 量 300g
動作温度範囲 −20 ~ 75℃
動作湿度範囲 0 ~ 95%RH (結露不可)
備 考 電源アダプター付属
ケースタイプ用19インチラックマウントシャーシ
「VAD-RACK-SD-ET」および「VAD-RACK-SD-4U」に
最大16台設置可能

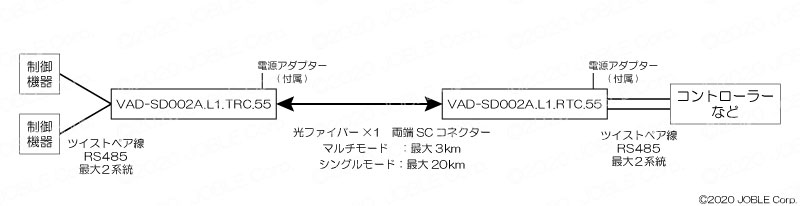

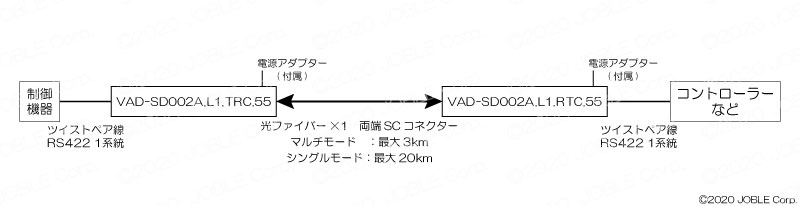

【接続例】
