【AE02GL】

アナログステレオ音声 グランドループアイソレーター
(ステレオミニジャック→ステレオミニプラグ)

オープン価格

音声信号入出力機器に対して、電源部における接地電位の違いにより発生する
ノイズ原因を抑制するグランドループアイソレーター。

アナログステレオ音声信号(LINEレベル)に対応しています。

【梱包内容】
AE02GL ×1

【特徴】

  • ノイズ除去
  • 音声信号ケーブル内に発生するノイズ原因を抑制するグランドループアイソレーター。
    アナログステレオ音声信号(LINEレベル)に対応しており、ハムノイズなどを低減することができます。

  • 簡単接続
  • 本体は3.5mmステレオミニジャックとプラグで構成されており、音声出力機器間へ簡単に接続することができます。
    また、両端は約200mmのケーブル長となっているため狭いスペースでも取り付けることができます。

  • 電源不要
  • 本体は電源を必要としないパッシブタイプなので、電源が確保できない環境でも設置できます。

【仕様】

型 番 AE02GL
音声入出力端子 入力:φ3.5mmステレオミニジャック×1
出力:φ3.5mmステレオミニプラグ×1
音声入力インピーダンス 600Ω 12.3Vrms
信号帯域 20Hz ~ 20kHz (-3dB)
反射損失 (600Ω) 300Hz : 最小20dB
1kHz : 最小22dB
4kHz : 最小22dB
周波数特性 (600Ω) 300Hz:±0.35dB
4kHz:±0.35dB
動作環境 温度:0 ~ 55℃
 湿度:最大95% (結露不可)
外形寸法 63(W) × 25(H) × 29(D)mm
入力側ケーブル長:約215mm
出力側ケーブル長:約200mm
質 量 約50g
付属品 取扱説明書

※ノイズ除去効果は完全ではありません。
 ノイズ源や強さによっては効果が得られない場合や効果が薄くノイズが取りきれない場合があります。

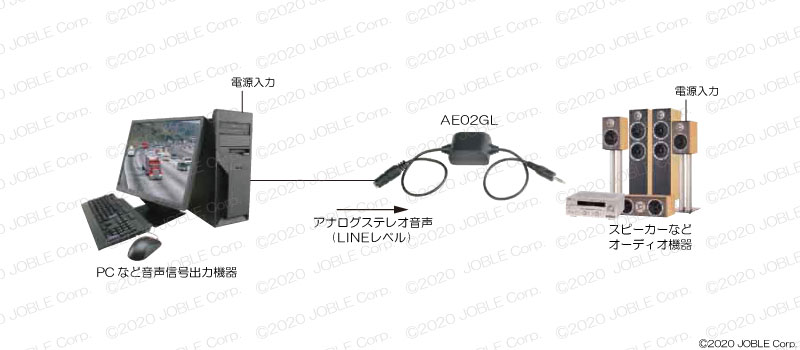

【接続例】

接続例はクリックして拡大できます。
