【CHB001HM】

同軸ケーブル用ノイズ除去機器

オープン価格

コンポジット映像信号と音声信号(モノラル)を高周波の搬送波に乗せて伝送。
高周波の伝送によりノイズの影響が受けずに伝送が可能。
最大16系統の映像、音声を1本の同軸ケーブルで伝送。
【梱包内容】
CHB001HMT x1
CHB001HMR x1
電源アダプター付属

【特徴】

  • 映像・音声をRF変調
  • コンポジット映像信号と音声信号(モノラル)をRF変調して伝送。
    1本の同軸ケーブル(5C-FB/5C-2V)で最大16系統の映像と音声を最大200m~600m多重伝送することができます。
    ※多重伝送を行うには複数のCHB001HMが必要となります。
    ※最大伝送距離は使用するチャンネルによって変化致します。
      詳しくは仕様内【各チャンネルの最大伝送距離】を参照してください。

  • ノイズ除去効果
  • RF変調することにより高電圧の電源ラインや無線電波、電磁波、モーターなど外部からの干渉に強い伝送を
    行うことがでるためノイズ除去効果を得ることができます。

  • ゲイン調整可能
  • CHB001HMR(受信器)で映像のゲイン調整が可能です。
    伝送距離に応じて最適な映像を表示することができます。

  • 電源スルー出力

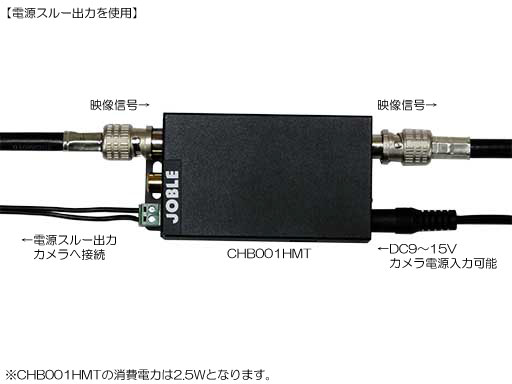

  • CHB001HMT(カメラ側)は電源のスルー出力を行うことができます。
    使用するカメラ電源がDC9~15Vの場合、電源をカメラへ入力せずにCHB001HMTへ接続しスルー出力を使用して
    カメラへ電源を供給することができます。
    カメラ電源の他に電源を確保できない場合でもCHB001HMを使用することができます。 ※CHB001HMTの消費電力は最大2.5Wとなります。

【仕様】

 型 番 CHB001HMT CHB001HMR
 対応信号 コンポジット映像 NTSC/PAL
 映像信号入出力 1Vp-p 75Ω BNCメス
 音声信号入出力 10kΩ RCAメス
 伝送距離 3C-2V:最大400m(CH.1) ~ 200m(CH.16)
5C-2V/5C-FB:最大600m(CH.1) ~ 200m(CH.16)
 電 源 DC9∼15V (DC12V電源アダプター付属)
 消費電力 各最大2.5W
 動作環境 温度:0∼55℃  湿度:最大95%RH(結露不可)
 外形寸法 49(W)×25(H)×111(D)mm
 質 量 約140g 約145g
 付属品 取扱説明書、電源アダプター(入力:AC100∼240V 出力:DC12V)×2

※ノイズ除去効果は完全ではありません。
  ノイズ源や強さによっては効果が得られない場合や効果が薄くノイズが取りきれない場合があります。

【各チャンネルの最大伝送距離 5C-FB/5C-2V】

CH.番号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
最大伝送距離 600m 600m 600m 500m 500m 400m 300m 300m 200m 200m 200m 200m 200m 200m 200m 200m

【オプション品】

製品画像 製品概要
RF-2W
RF-2W RF2分配/混合器
RF信号を2分配し伝送
また、2本の同軸ケーブルで伝送されたRF信号を1本の同軸ケーブルへ混合し伝送します。
※電源重畳には対応しておりません
RF-3W
RF-3W RF3分配/混合器
RF信号を3分配
3本の同軸ケーブルで伝送されたRF信号を1本の同軸ケーブルへ混合
※電源重畳には対応しておりません
RF-4W
RF-4W RF4分配/混合器
RF信号を2分配し伝送
2本の同軸ケーブルで伝送されたRF信号を1本の同軸ケーブルへ混合
※電源重畳には対応しておりません
RF-6W
RF-6W RF6分配/混合器
RF信号を2分配し伝送
2本の同軸ケーブルで伝送されたRF信号を1本の同軸ケーブルへ混合
※電源重畳には対応しておりません
RF-8W
RF-8W RF8分配/混合器続
RF信号を2分配し伝送
2本の同軸ケーブルで伝送されたRF信号を1本の同軸ケーブルへ混合
※電源重畳には対応しておりません
RF-16W
RF-16W RF16分配/混合器
RF信号を2分配し伝送
2本の同軸ケーブルで伝送されたRF信号を1本の同軸ケーブルへ混合
※電源重畳には対応しておりません

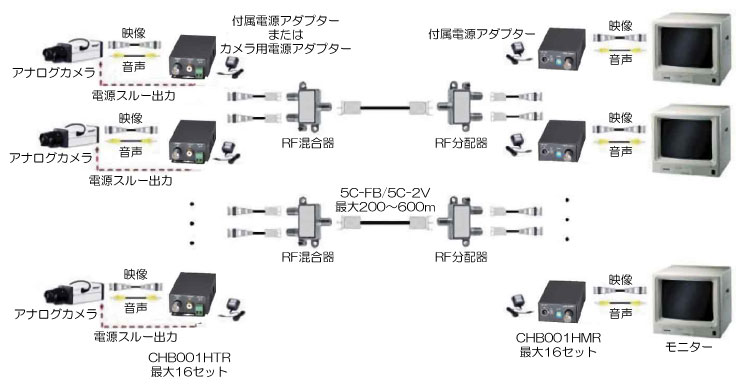

【接続例】

接続例はクリックして拡大できます。
