【GB001】
コンポジット映像用高性能グランドループアイソレーター (BNC接続)
オープン価格
グランドループを遮断するグランドループアイソレーター。
映像信号のバランスを整えるビデオバランの機能も合わせ持っており、
これらに起因するコンポジット映像のノイズを低減します。
※各種アナログHD信号には対応しておりません。
【梱包数量】
GB001 x1
【特徴】
- グランドループ対策
- ビデオバラン機能
- 変換コネクター付属
- 過渡電流保護機能内蔵
- 電源不要
グランドループを起因とする映像信号の歪みを防止します。
インピーダンスを整えるバランス回路を内蔵しているため、ノイズを抑制します。
本体の両端はBNCオスコネクターですが、
BNCメス⇔BNCメス変換コネクターが付属しているため
接続機器やケーブルがBNCオスコネクターの場合でも問題なく接続することができます。
本体にサージプロテクターを内蔵しています。
電源が必要ありませんので、電源が確保できない場所でもすぐに使用することができます。
【仕様】
| 型 番 | GB001 |
| 接続端子 | BNCオス ⇔ BNCオス |
| 挿入損失 | 0.5dB |
| 通過周波数 | 20Hz ～ 10MHz (0 ～ 3dB) |
| 入力インピーダンス | 75Ω |
| 出力インピーダンス | 75Ω |
| 絶縁耐圧 | DC600V (最小) |
| 絶縁抵抗 | 100MΩ |
| バランス回路 | 内蔵 |
| 過渡電圧遮断 | 12Vrms |
| 動作環境 | 温度 ： -25 ～ 70℃ 湿度 ： 最大95%RH |
| 外形寸法 | 73(W) x 21(H) x 28(D)mm 両端 200mmケーブル |
| 質 量 | 78g |
| 付属品 | 取扱説明書 BNCメス ⇔ BNCメス変換コネクター ×1 |
※各種アナログHD信号には対応しておりません。
※同軸ケーブルに電源を重畳させている場合は使用できません。
※同軸重畳の制御信号(UTCなど)の動作は保証されておりません。

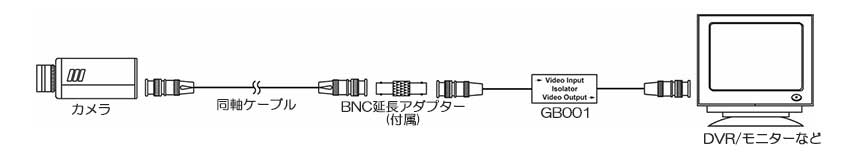

【接続例】
接続例はクリックして拡大できます。
※各種アナログHD信号には対応しておりません。
※映像の送信方向とGB001のラベルに記載されている → の方向を合わせて接続してください。
※同軸ケーブルに電源を重畳させている場合は使用できません。
※同軸重畳の制御信号(UTCなど)の動作は保証されておりません。
