J1S-320V 交流電源用サージプロテクター(並列接続・ACプラグタイプ) | 株式会社JOBLE 製品情報

【J1S-320V】

交流電源用サージプロテクター (並列接続・ACプラグタイプ)

オープン価格

各種サージより機器を保護する交流電源用サージプロテクターです。
J1S-320V はAC100~320Vの電源で使用することができます。
AC電源コンセントに接続するだけで同系統のコンセントに
接続された機器を各種サージより保護します。

【梱包数量】
J1S-320V x1

【特徴】

  • コンセントに接続
  • AC電源コンセントに接続することにより、AC100~320Vで動作する機器を保護します。
    ブレーカーの系統ごとにそれぞれの任意のコンセントにJ1S-320Vを接続してください。
    一般家庭では各部屋に1個、保護対象機器が多い場合や事務所など
    コンセントが多数ある場所では系統ごとに2~3個程度の取付が効果的です。

  • 状態確認LED
  • 本体裏側に動作確認用のLEDが付いているため一目で交換時期がわかります。

  • SEAT方式サージプロテクター
  • SEAT(Surge Energy Absorb & Transfer)方式はサージのエネルギーを
    一旦吸収してから電圧に変換して少しずつ放出する新方式です。
    アース接地を行う必要がなく、接続するだけで効力を発揮します。

  • 各種サージから接続機器を保護
  • AC100~320Vの電源で接続されている機器を
    誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、
    電磁パルス(EMP)、連続した放電によるサージ(SSS)から保護します。

  • 高い保護能力
  • ・「JIS C5381-1」相当のIEC規格「IEC 61643-1」に対応
     コンビネーション波形(1.2/50μs、8/20μs)による試験で10kV/5kAに合格(クラスⅢ)
    ・「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応
     従来の避雷器では取り除けないチャタリング・誘導性負荷回路のON/OFFに
     よって生じるサージ・電磁パルス・スパークによるサージなどにも有効

【仕様】

型 番 J1S-320V
ケース素材 プラスチック
連続使用電圧 AC100~320V 50Hz/60Hz
サージ処理方法 SEAT
(Surge Energy Absorb & Transfer:サージのエネルギーを吸収し分散放出する方式)
対象サージ 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、
電磁パルス(EMP)、連続した放電によるサージ(SSS)
インパルス耐性 コンビネーション波形
1.2/50μs±5%:10kV
8/20μs±5%:5kA
(60秒間隔×10回以上)
交流電源波形復元率 70%以上
アーク放電抑制率 70%以上
保護対象接続数 制限なし
連続アーク放電耐衝撃機能 J1S-320Vに直接800V以上の電圧をかけた場合に
残留アーク電圧を80V以下に下げて高周波インパルスの量を70%以上削減
EMPイミュニティ試験/吸収率 95%±2% 4.5kV 5/50ns EFT波形
(測定器設定:サンプリングレート50MS/s、1μs/div)
残留サージ電圧 800V±20%
(6kV/3kA以下のコンビネーション波形の場合)
接地抵抗要求 無し
接続ケーブル 1本 電源プラグケーブル
保護対象 単相交流 2線 L-N
対応規格 ANSI C62.41 カテゴリC、ANSI C37.90-1、
IEC 61643-1、IEC 61000-4-4、IEC 61000-4-5
動作環境 温度:-40~85℃  湿度:35~95%(結露不可)
外形寸法 48(W)×38(H)×28(D)mm (突起部含まず)
質量 約83g
付属品 取扱説明書

※記載IEC規格に該当するJIS規格は次の通りです。
 IEC 61643-1 :JIS C5381-1 低圧配電システムに接続するサージ防護デバイスの所要性能及び試験方法
 IEC 61000-4-4: JIS C1000-4-4 電気的ファストトランジェント/バーストイミュニティ試験
 IEC 61000-4-5:JIS C1000-4-5 サージイミュニティ試験

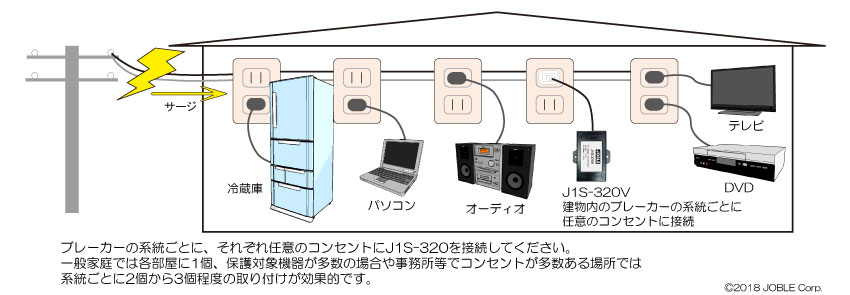

【接続例】

接続例はクリックして拡大できます。

【設置例】

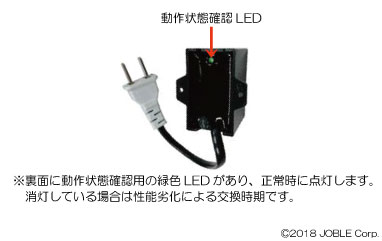

【動作状態確認LED】
