J2S-320C 交流電源用サージカウンター | 株式会社JOBLE 製品情報

【J2S-320C】

交流電源用サージカウンター

オープン価格

AC100~320Vの電源ラインに発生した各種サージの回数を
カウントアップするサージカウンター

【梱包数量】
J2S-320C x1

【特徴】

  • 各種サージを検知してカウントアップ
  • AC100~320Vの電源で接続されている機器に発生した
    誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、
    電磁パルス(EMP)、連続した放電によるサージ(SSS)を検知してカウントするため、
    目に見えないサージの発生を確認することができます。

  • 並列接続
  • AC電源ラインに並列接続し、400V~10kVのサージ電圧を検知するとカウントを開始します。

  • 状態確認LED
  • 本体に動作確認用のLEDが付いているため一目で交換時期がわかります。

  • DINレール取付対応
  • 取り外し可能なDINレールアダプターが付属しており
    ネジによる直接固定だけでなくDINレールへ取付ができます。

【仕様】

型 番 J2S-320C
ケース素材 プラスチック
連続使用電圧 AC100 ~ 320V 50Hz / 60Hz
対象サージ 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、
電磁パルス(EMP)、連続した放電によるサージ(SSS)
カウント電圧 400V ~ 10kVのサージ電圧をカウント
インパルス耐性 コンビネーション波形
1.2/50μs±5%:6kV
8/20μs±5%:3kA
電気的ファストトランジェント 4.5kV 5/50ns±5% EFT波形
サージカウント数範囲 0~99999999
接続ケーブル 2本 L(黒)、N(白)
対応規格 ANSI C62.41、ANSI C37.90.1、CNS14676-4、CNS14676-5、
IEC 61643-1、IEC 61000-4-4、IEC 61000-4-5
動作環境 温度:-20 ~ 50℃
湿度:35 ~ 95%(結露不可)
外形寸法 82(W)×61(H)×37(D)mm (突起部含まず)
質量 約127g
付属品 取扱説明書、DINレールアダプター

※記載IEC規格に該当するJIS規格は次の通りです。
IEC 61643-1 : JIS C5381-1 低圧配電システムに接続するサージ防護デバイスの所要性能及び試験方法
IEC 61000-4-4 : JIS C1000-4-4 電気的ファストトランジェント/バーストイミュニティ試験
IEC 61000-4-5 : JIS C1000-4-5 サージイミュニティ試験

※カウントしたサージの種類を判別することはできません。

※カウンターの数値はリセットできません。

※サージプロテクターの機能は搭載しておりません。

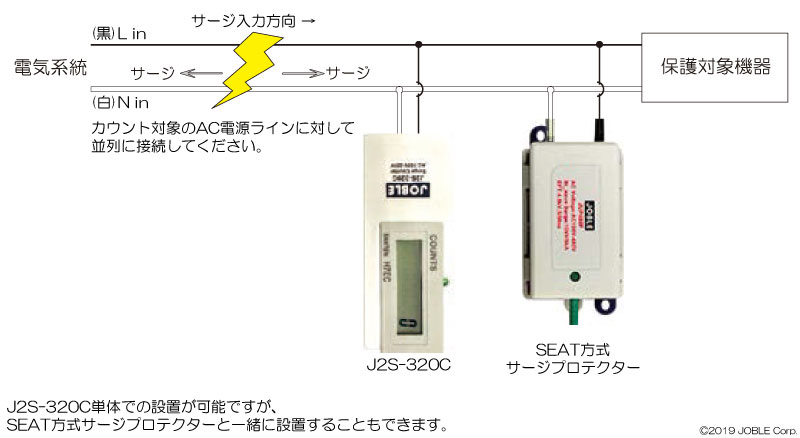

【接続例】

接続例はクリックして拡大できます。

【設置例】
