【JPSB-B2-2-50】
同軸ケーブル用サージプロテクター
各種サージより機器を保護するサージプロテクターです。
JPSB-B2-2-50 はアナログカメラの映像配線などで使用することができます。
従来とは全く異なるサージ吸収方式を採用しており接地をしなくても
効果を発揮します。
これまでアース工事が出来ずサージから保護できなかった
機器を保護することができるようになります。
【サージプロテクターの設置場所】
サージプロテクターは保護したい機器のできる限り近くに設置します。
カメラを保護したいときにはカメラ側に、モニターやDVRなどを
守りたいときには、モニター/DVR側に設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。
【梱包数量】
JPSB-B2-2-50 ×1
【特徴】
- 接地工事が不要
- 各種サージからアナログカメラなどを保護
- 高い保護能力
従来のサージプロテクターでは必ず必要であった接地作業ですが
本製品はサージのエネルギーを吸収し、分散放出させるという新方式を採用しており
接地作業を行わず機器を保護することができます。
アナログカメラ映像配線で接続されている機器を
誘導雷(LFS)、電源スイッチングによるサージ(PSS)、
突入電流(SIC)、電磁パルス(EMP)から保護します。
誘導雷を想定した電圧波形1.2/50μs、電流波形8/20μsでそれぞれ6kV/3kAの試験に合格。
「JIS C5381-21」相当のIEC規格「IEC 61643-21」に対応。
(通信及び信号回路に接続するサージ保護デバイス カテゴリC2相当)
「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。
【使用例】
- アース工事が難しいまたは不可能な場所でのアナログカメラ機器類の保護
- 建物間、屋外を経由する映像配線
- 電柱やポールなどに設置されているアナログカメラ機器類
- 山間部やゴルフ場など落雷が多発する地域での配線
【仕様】
| 型 番 | JPSB-B2-2-50 |
| 最大負荷電流 | 2.0A以下 |
| 通過周波数 | 100MHz以下 |
| 接続インピーダンス | 50Ω BNC端子 |
| サージ処理方法 | SEAT (Surge Energy Absorb Transfer：サージのエネルギーを吸収し分散放出する方式) |
| 対象サージ | 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、電磁パルス(EMP) |
| 挿入損失 | 0.5dB以下 |
| 公称放電電流 | 3kA |
| インパルス耐性 | コンビネーション波形 1.2/50μs：6kV 8/20μs：3kA (非接地環境) |
| EMPイミュニティ試験/吸収率 | 91%±2％以上 3kV 5×50ns波形 (非接地環境) |
| 電圧防護レベル | 300V以下 (6kV/3kA) |
| 接地抵抗要求仕様 | 無し |
| 保護対象 | 内部導体-外部導体 |
| 動作環境 | 温度：-40∼85℃ 湿度：35∼95％(結露不可) |
| 外形寸法 | 25(W)×25(H)×78(D)mm |
| 質 量 | 約50g±5% |
| 対応規格 ※ | ANSI C62.41 、ANSI C37.90、IEC 61643-21、IEC 61000-4-4、IEC 61000-4-5 |
| 接続端子 | BNCオス(OUT側)、BNCメス(IN側) |
※サージ混入の可能性がある伝送ケーブルを「IN」側に、保護対象の機器を「OUT」側に接続してください。
方向が異なると正常に動作しません。
※サージプロテクターのBNC端子に負荷がかからないよう接続するケーブルしっかりと固定してください。
※記載IEC規格に該当するJIS規格は次の通りです。
・IEC 61643-21 ：JIS C5381-21 通信及び信号回線に接続するサージ防護デバイスの所要性能及び試験方法
・IEC 61000-4-4:JIS C61000-4-4 電気的ファストトランジェント／バーストイミュニティ試験
・IEC 61000-4-5：JIS C61000-4-5 サージイミュニティ試験

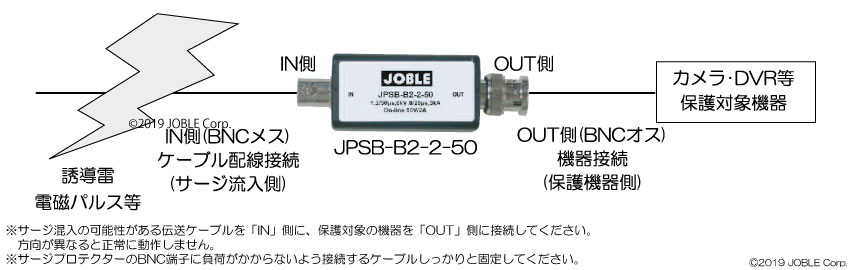

【接続例】
接続例はクリックして拡大できます。
