販売終了

【JPSB-HD-SDI-FF】

HD映像/高周波信号用サージプロテクター
両端メスコネクター

オープン価格

各種サージより機器を保護する同軸ケーブル用サージプロテクター。
HD-SDI信号やEX-SDI信号、アナログHD信号などで使用できます。
従来とは全く異なるサージ吸収方式を採用しており
接地をしなくても効果を発揮します。
これまでアース工事が出来ずサージから保護できなかった
機器を保護することができるようになります。

【梱包数量】
JPSB-HD-SDI ×1

※後継機はJMSB-HDV-P-FFとなります。

【特徴】

  • 接地工事が不要
  • 従来のサージプロテクターでは必ず必要であった接地作業ですが
    本製品はサージのエネルギーを吸収し、分散放出させるという新方式を採用しており
    接地作業を行わず機器を保護することができます。

  • EX-SDI、AHD、コンポジット映像信号対応
  • HD-SDI信号のほかにEX-SDIやAHD、HD-CVI、HDTVIなど高解像度アナログ映像信号、
    HDMI/IP/PoEなど各種信号同軸伝送器、RF伝送など75Ω同軸ケーブルを使用する
    各種伝送器(信号:1.5GHz以下)で使用することができます。

  • 各種サージから保護
  • HD-SDI映像などの配線で接続されている機器を
    誘導雷(LFS)、電源スイッチングによるサージ(PSS)、
    突入電流(SIC)、電磁パルス(EMP)から保護します。

  • 両端BNCメスコネクター
  • 両端にBNCメスコネクターを採用。
    ケーブル間に簡単に接続することができます。

  • 高い保護能力
  • 誘導雷を想定した電圧波形1.2/50μs、電流波形8/20μsでそれぞれ8kV/4kAの試験に合格。
    「JIS C5381-21」相当のIEC規格「IEC 61643-21」に対応。
    (通信及び信号回路に接続するサージ保護デバイス カテゴリC2相当)
    「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。

【使用例】

  • アース工事が難しい、または不可能な場所でのHD-SDI信号やアナログHD信号など
    75Ω同軸ケーブルを使用する各種信号機器の保護(信号:1.5GHz以下)
  • 建物間、屋外を経由する映像配線
  • 電柱やポールなどに設置されているHD-SDIカメラ機器類
  • 山間部やゴルフ場など落雷が多発する地域での配線

【仕様】

型 番 JPSB-HD-SDI-FF
最大負荷電流 2.0A以下
通過周波数 1.5GHz以下
接続インピーダンス 75Ω(BNC端子)
サージ処理方法 SEAT
(Surge Energy Absorb & Transfer:サージのエネルギーを吸収し分散放出する方式)
対象サージ 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、
突入電流(SIC)、電磁パルス(EMP)
挿入損失 0.5dB以下
公称放電電流 4kA
インパルス耐性 コンビネーション波形 1.2/50μs:8kV 8/20μs:4kA (非接地環境)
EMPイミュニティ試験/吸収率 91%±2%以上 3kV 5/50ns波形 (非接地環境)
電圧防護レベル 650V±20%
接地抵抗要求仕様 無し
保護対象 内部導体-外部導体
動作環境 温度:-40~85℃
湿度:35~95%(結露不可)
外形寸法 25(W)×25(H)×75(D)mm
質 量 約60g±5%
対応規格 ※ ANSI C62.41 、ANSI C37.90、IEC 61643-21、IEC 61000-4-4、IEC 61000-4-5
接続端子 BNCメス(OUT側)、BNCメス(IN側)

・サージ混入の可能性がある伝送ケーブルを「IN」側に、保護対象の機器を「OUT」側に接続してください。
  方向が異なると正常に動作しません。

・サージプロテクターのBNC端子に負荷がかからないよう接続するケーブルはしっかりと固定してください。

・挿入損失により信号が減衰するため最大伝送距離が本製品1個あたり10%前後低下する場合があります。
 特にHD-SDI信号は、ご使用の機器(カメラ、モニター、同軸ケーブル等)によっては映像の途切れ、
 乱れが発生する場合があります。

※記載IEC規格に該当するJIS規格は次の通りです。
   ・IEC 61643-21 :JIS C5381-21 通信及び信号回線に接続するサージ防護デバイスの所要性能及び試験方法
   ・IEC 61000-4-4:JIS C61000-4-4 電気的ファストトランジェント/バーストイミュニティ試験
   ・IEC 61000-4-5:JIS C61000-4-5 サージイミュニティ試験

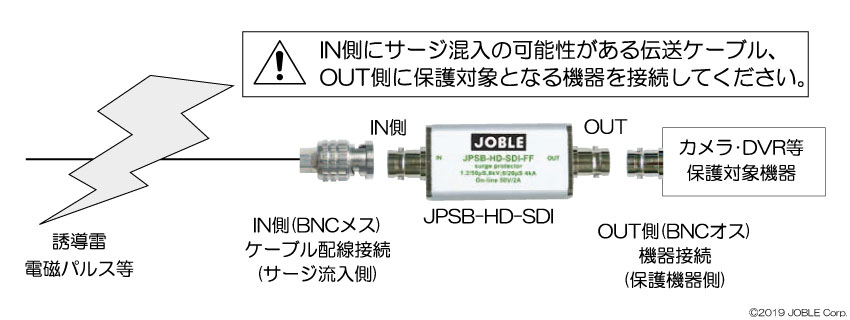

【接続例】

接続例はクリックして拡大できます。

※サージ混入の可能性がある伝送ケーブルを「IN」側に、保護対象の機器を「OUT」側に接続してください。
  方向が異なると正常に動作しません。
※サージプロテクターのBNC端子に負荷がかからないよう接続するケーブルはしっかりと固定してください。
※挿入損失により信号が減衰するため最大伝送距離が1個あたり10%前後低下する場合があります。
  接続系統の伝送距離にご注意ください。
