【JSP01-POE】
PoE++/GbE対応イーサネット用サージプロテクター
10M/100M/1Gの通信速度とPoE++(90W)給電のイーサネットに対応し、
LANケーブル上に発生した最大10kVまでの誘導雷から機器を保護する、
LANケーブル用のサージプロテクターです。
アースに接続する必要がないため接地工事が困難な場所で使用でき、
逆流雷の心配もありません。
【サージプロテクターの設置場所】
サージプロテクターは保護したい機器のできる限り近くに設置します。
IPカメラを保護したい場合はIPカメラの直前に、PoEスイッチなどを
守りたいときには、PoEスイッチなどネットワーク機器の直前に設置します。
サージが流入する可能性がある配線の両端への設置がサージ対策の基本です。
【梱包数量】
JSP01-POE ×1
【特徴】
- 接地工事が不要
- PoE++(最大90W)対応
- 機能低下/故障をLED点灯で通知
多くのサージプロテクターでは必ず必要な接地作業ですが
本製品はサージのエネルギーを段階的に低減する方式のため
接地作業を行わず機器を保護することができます。
PoE/PoE Plus/PoE++のイーサネット信号配線に使用することができます。
保護機能低下または故障状態が一目で分かるLEDを搭載しています。
※LED点灯表示はPoE給電時のみ有効となります。
【仕様】
| 型 番 | JSP01-POE | |
| 最大負荷電流 | 1.0A | |
| 最大連続使用電圧(Uc) | DC60V | |
| 対応ケーブル | CAT5e/CAT6 UTP | |
| 接続端子 | RJ45ジャック(8芯)×2 | |
| 対応PoE | IEEE802.3af / 802.3at / 802.3bt PoE++ 90W対応 | |
| 通信速度 | 10M / 100M / 1000Mbps | |
| 挿入損失 | 1dB (10MHz/100MHz) | |
| 反射損失 | －20dB (10MHz/100MHz) | |
| サージ処理方法 | TDS方式(Triple-Defense Suppression：3段階サージ抑制方式) | |
| 最大放電電流 | 線間：2kA(8/20μs) PoE給電ペア間：3kA(8/20μs) | |
| インパルス耐性 | 線間：10kV(1.2/50μs) PoE給電ペア間：6kV(1.2/50μs) | |
| 電圧防護レベル(Up) | 線間：200V(1.2/50μs) PoE給電ペア間：200V(1.2/50μs) | |
| 応答時間 | 5ns | |
| 状態表示 | 故障状態表示LED搭載 正常時：消灯／故障時：点灯 ※PoE給電時のみ有効 | |
| 接地抵抗要求仕様 | 無し(接地不要) | |
| 動作環境 | 温度：－40～85℃ 湿度：5～95%(結露不可) | |
| 外形寸法 | 100(W)×26(H)×40(D)mm | |
| 質 量 | 約88g | |
| 対応規格 | ITU-T K.21、IEC 61643-21 | |
※サージが混入する可能性があるケーブルを「Line」側に、
保護対象の機器と接続するケーブルを「Device」側に接続してください。
※PoE対応のため、最大DC60Vまでの電圧が通過します。誘導・短絡等による
低い電圧は防ぐことができませんのでご注意ください。
※本機にLAN配線を延長する機能はありません。本機器前後のLANケーブル長およびび挿入損失を考慮した
余裕のある設計を行ってください。
※電源は全配線が完了してから入れてください。
また、JSP01-POE同士および接続配線以外の金属部分に接触しないよう注意してください。

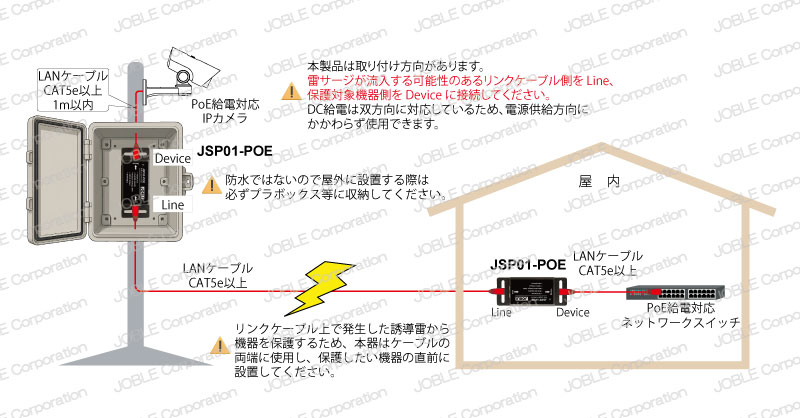

【接続例】
