【JSPAW-CH-6-250】

交流電源用SEATサージプロテクター 組込み用モジュール

オープン価格

各種サージより機器を保護する交流電源用サージプロテクターです。
JSPAW-CH-6-250 はAC100~250V電源で接続されている機器に
使用することができます。
従来とは全く異なるサージ吸収方式を採用しており接地をしなくても
効果を発揮します。
これまでアース工事が出来ずサージから保護できなかった
機器を保護することができるようになります。

【特徴】

  • 接地工事が不要
  • 従来のサージプロテクターでは必ず必要であった接地作業ですが
    本製品はサージのエネルギーを吸収し、分散放出させるという新方式を採用しており
    接地を行わず機器を保護することができます。

  • 機器への組込み
  • 本体サイズは58(W)×36(H)×24(D)mmと非常にコンパクトサイズとなっているため
    機器内への組込みに最適です。

  • 各種サージから接続機器を保護
  • AC100~250Vの電源で接続されている機器を
    誘導雷(LFS)、電源スイッチングによるサージ(PSS)、
    突入電流(SIC)、電磁パルス(EMP)から保護します。

  • 高い保護能力
  • ・「JIS C5381-1」相当のIEC規格「IEC 61643-1」に対応
     コンビネーション波形(1.2/50μs、8/20μs)による試験で10kV/5kAに合格(クラスⅢ)
    ・「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。
     従来の避雷器では取り除けないチャタリング・誘導性負荷回路のOFFによって生じるサージにも有効。

【使用例】

  • アース工事が難しいまたは不可能な場所での保護
  • 山間部やゴルフ場など落雷が多発する地域での配線

【仕様】

型 番 JSPAW-CH-6-250
ケース素材 プラスチック
最大負荷電流 6A 単相 2線
最大連続使用電圧 AC100∼250V 50Hz/60Hz±5%
最大利用電力 1.5kW
サージ処理方法 SEAT (Surge Energy Absorb Transfer:サージのエネルギーを吸収し分散放出する方式)
対象サージ 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、電磁パルス(EMP)
最大電流時温度(モジュール) 40℃未満
最大放電電流 10kA
インパルス耐性 コンビネーション波形
1.2/50μs:10kV 8/20μs:5kA  (非接地環境)
サージ吸収率 98%±2%
1.2/50μs,10kV / 8/20μs,5kA
コンビネーション波形(非接地環境)
サージによるAC波形への影響 10ms以下
AC波形補正能力 2サイクル未満(1∼3Aの場合)
EMPイミュニティ試験
及び吸収率
95%±2%上 4.5kV 5/50ns EFT波形(非接地環境)
電圧防護レベル 650V以下
接地抵抗要求仕様 無し
保護対象 線間(L-N)
動作環境 温度:-40∼85℃  湿度:35∼95%(結露不可)
外形寸法 58(W)×36(H)×24(D)mm ※ケーブル除く
質 量 65g±5%
対応規格 ANSI C62.41 カテゴリC3、ANSI C37.90-1、IEC 61643-1、
IEC 61000-4-4、IEC 61000-4-5、CNS14676-4、CNS14676-5
接続ケーブル 4本
I/P側N(黒)、L(白)、O/P側N(黒)、L(白)(N:ニュートラル L:ライブ)

※サージ混入の可能性がある伝送ケーブルを「IN」側に、保護対象の機器を「OUT」側に接続してください。
  方向が異なると正常に動作しません。
※記載IEC規格に該当するJIS規格は次の通りです。
 IEC 61643-1 :JIS C5381-1 低圧配電システムに接続するサージ防護デバイスの所要性能及び試験方法
 IEC 61000-4-4:JIS C61000-4-4 電気的ファストトランジェント/バーストイミュニティ試験
 IEC 61000-4-5:JIS C61000-4-5 サージイミュニティ試験

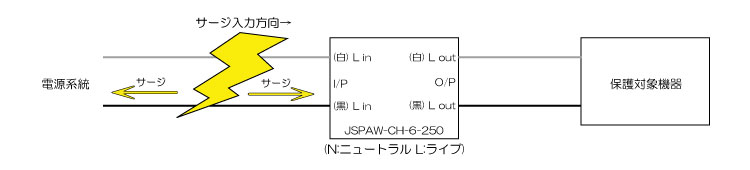

【接続例】

接続例はクリックして拡大できます。

【接続詳細】
