JUP480F 交流電源用サージプロテクター (並列接続タイプ) | 株式会社JOBLE 製品情報

【JUP480F】

交流電源用サージプロテクター (並列接続タイプ)

オープン価格

各種サージより機器を保護する交流電源用サージプロテクターです。
JUP480F はAC100~480V電源で接続されている機器に
使用することができます。
グランド接続が必要ですが、設置抵抗要求がないため
接地環境が悪い場所における機器の保護が可能になります。

【梱包数量】
JUP480F x1
DINレールアダプター付属

【特徴】

  • 単相/三相電源対応
  • 単相および三相の交流電源に対応しております。
    三相交流の場合はY接続で6台、Δ接続で3台のJUP480Fを使用します。
    ※接続方法については接続例をご参照ください。

  • グランド接地
  • 本製品はグランドに必ず接続する必要がありますが、
    接地抵抗の要求がないため接地環境が悪い場所における機器の保護に威力を発揮します。

  • DINレール対応
  • 板面およびDINレールへの取付に対応しています。
    DINレールアダプターは取り外すことができ、ネジによる固定にも対応しています。

  • 各種サージから接続機器を保護
  • AC100~480Vの電源で接続されている機器を
    誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、
    電磁パルス(EMP)、連続した放電によるサージ(SSS)から保護します。

  • 高い保護能力
  • ・「JIS C5381-1」相当のIEC規格「IEC 61643-1」に対応
     コンビネーション波形(1.2/50μs、8/20μs)による試験で10kV/5kAに合格(クラスⅢ)
    ・「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。
     従来の避雷器では取り除けないチャタリング・誘導性負荷回路のON/OFFによって生じるサージにも有効。

【仕様】

型 番 JUP480F
ケース素材 プラスチック
連続使用電圧 AC100∼480V±10% 50Hz/60Hz
最大負荷電流 60A
最大利用電力 28800W
サージ処理方法 SEAT (Surge Energy Absorb Transfer:サージのエネルギーを吸収し分散放出する方式)
対象サージ 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、
電磁パルス(EMP)、連続した放電によるサージ(SSS)
最大サージ電流 8/20μs±5% 10kA
インパルス耐性 コンビネーション波形 1.2/50μs±5%:10kV 8/20μs±5%:5kA (60秒間隔×10回以上)
連続アーク放電耐衝撃機能 JUP480Fに直接600V以上の電圧をかけた場合に
残留アーク電圧を350V以下に下げて高周波インパルスの量を80%以上削減
EMPイミュニティ試験/吸収率 95%±2% 4.5kV 5/50ns EFT波形 (測定器設定:サンプリングレート50MS/s、1μs/div)
残留サージ電圧 1300V±20% (6kV/3kA以下のコンビネーション波形の場合)
接地抵抗要求仕様 グランドへの接続必要(接地抵抗に対する要求無し)
接続ケーブル 3本 電源側:L(黒)、N(白)、グランド側:GND(緑) (N:ニュートラル L:ライブ)
各ケーブル160mm(14AWG)
保護対象 単相交流(2線):L-N (1台使用)
三相交流 Δ結線(3線):R-S、R-T、T-S (3台使用)
三相交流 Y結線(4線):R-S、R-T、T-S、R-N、S-N、T-N (6台使用)
対応規格 ANSI C62.41 カテゴリC、ANSI C37.90-1、IEC 61643-1、IEC 61000-4-4、IEC 61000-4-5
動作環境 温度:−20 ~ 85℃  湿度:35 ~ 95%(結露不可)
外形寸法 83(W)×35(H)×39(D)mm
質量 約125g
付属品 取扱説明書、DINレールアダプター×1

※グランドに必ず接続してください。
 グランドは電源のアース端子、接地された金属などに接続してください。(接地抵抗の要求値無し)
※記載IEC規格に該当するJIS規格は次の通りです。
IEC 61643-1 :JIS C5381-1 低圧配電システムに接続するサージ防護デバイスの所要性能及び試験方法
IEC 61000-4-4:JIS C1000-4-4 電気的ファストトランジェント/バーストイミュニティ試験
IEC 61000-4-5:JIS C1000-4-5 サージイミュニティ試験

【接続例】

接続例はクリックして拡大できます。

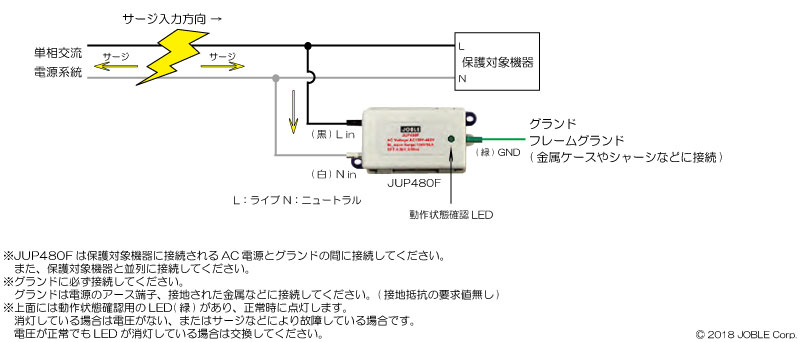

【単相接続】

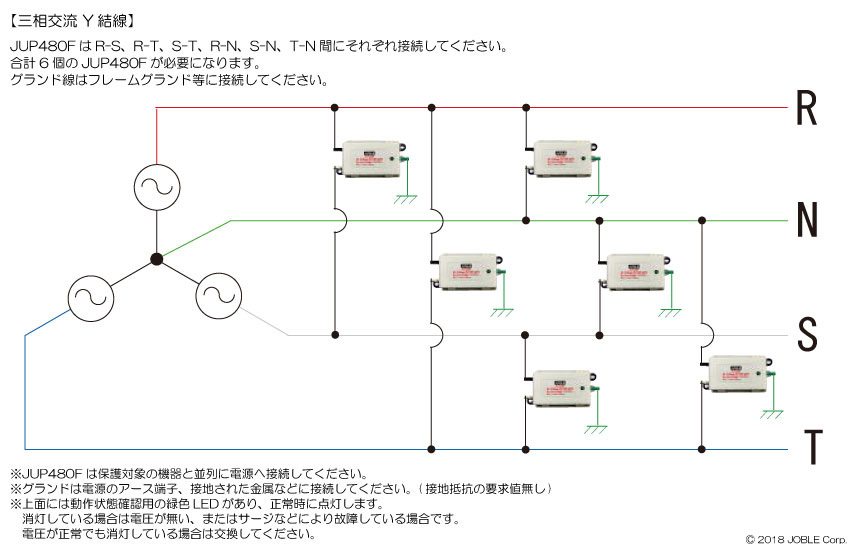

【三相接続 Y接続】

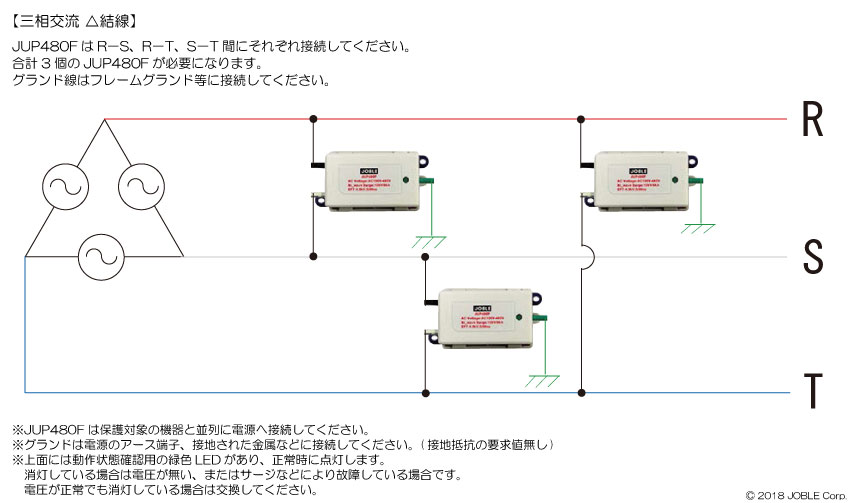

【三相接続 Δ接続】
