【MART6-C2-60-250】

交流電源用SEATサージプロテクター (サージカウンター搭載)

オープン価格

各種サージより機器を保護する交流電源用サージプロテクターです。
MART6-C2-60-250 はAC100~250V電源で接続されている機器に
使用することができます。
従来とは全く異なるサージ吸収方式を採用しており接地をしなくても
効果を発揮します。
サージカウンターを内蔵しておりサージの発生状況がわかります。
これまでアース工事が出来ずサージから保護できなかった
機器を保護することができるようになります。

【特徴】

  • 接地工事が不要
  • 従来のサージプロテクターでは必ず必要であった接地作業ですが
    本製品はサージのエネルギーを吸収し、分散放出させるという新方式を採用しており
    接地を行わず機器を保護することができます。

  • 各種サージから接続機器を保護
  • AC100~250Vの電源で接続されている機器を
    誘導雷(LFS)、電源スイッチングによるサージ(PSS)、
    突入電流(SIC)、電磁パルス(EMP)から保護します。

  • サージの発生状況を確認
  • MART6-C2-60-250はサージカウンターを搭載しているため設置場所でサージ発生状況がわかります。
    また、オプションの異常検出器を接続することでサージプロテクターで発生した
    異常をランプと信号出力で知らせることができます。
    異常に素早く対応することでサージに対する保護状態を常に保つことができます。

  • 高い保護能力
  • コンビネーション波形(1.2/50μs、8/20μs)による試験を行っています。(クラスⅢ)
    「JIS C5381-1」相当のIEC規格「IEC 61643-1」に対応。
    (通信及び信号回路に接続するサージ保護デバイス カテゴリC2相当)
    「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。
    従来の避雷器では取り除けないチャタリング・誘導性負荷回路のOFFによって生じるサージにも有効です。

【使用例】

  • アース工事が難しいまたは不可能な場所での保護
  • 山間部やゴルフ場など落雷が多発する地域での配線

【仕様】

型 番 MART6-C2-60-250
ケース素材 金属ケース(アルマイト+サンドブラスト処理)
最大負荷電流 60A 単相 3線
最大連続使用電圧 AC100∼250V 50Hz/60Hz±10%
最大利用電力 15.0kW
サージ処理方法 SEAT (Surge Energy Absorb Transfer:サージのエネルギーを吸収し分散放出する方式)
対象サージ 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、電磁パルス(EMP)
最大電流時温度(モジュール) 65℃未満
公称放電電流 10kA
インパルス耐性 コンビネーション波形
1.2/50μs:10kV / 8/20μs:5kA
サージ吸収率 99%±1%
1.2/50μs:10kV / 8/20μs:5kA
コンビネーション波形(非接地環境)
サージによるAC波形への影響 10ms以下
AC波形補正能力 3サイクル未満(1.0 ~ 3.0Aの場合)
EMPイミュニティ試験及び吸収率 95%±2% 4.5kV 5/50ns EFT波形(非接地環境)
電圧防護レベル 780V以下
接地抵抗要求仕様 無し
保護対象 線間(L-N)、対地間(L-G及びN-G)
動作環境 温度:−40∼85℃  湿度:35∼95%(結露不可)
外形寸法 127(W)×77(H)×167(D)mm
質 量 約1.4kg
対応規格 ※ ANSI C62.41 カテゴリC3、ANSI C37.90-1、IEC 61643-1、
IEC 61000-4-4、IEC 61000-4-5、CNS14676-4、CNS14676-5
端子台接続 6端子
(L-in,N-in,G,G,L-out,N-out)
サージカウンター 6桁LCD表示 感度調整ボリューム、リセットボタン、動作状態LEDあり
※アースがない場合、「G」端子への接続は不要です。
※記載IEC規格に該当するJIS規格は次の通りです。
  IEC 61643-1 :JIS C5381-1 低圧配電システムに接続するサージ防護デバイスの所要性能及び試験方法
  IEC 61000-4-4:JIS C61000-4-4 電気的ファストトランジェント/バーストイミュニティ試験
  IEC 61000-4-5:JIS C61000-4-5 サージイミュニティ試験

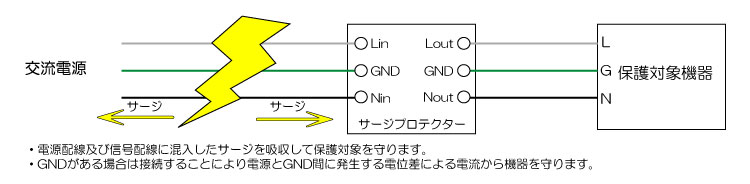

【接続例】

接続例はクリックして拡大できます。

【接続詳細】
