【MDT5-C2-30-60】
直流電源用SEATサージプロテクター
各種サージより機器を保護する直流電源用サージプロテクターです。
MDT5-C2-30-60 はDC5～60V電源で接続されている機器に
使用することができます。
従来とは全く異なるサージ吸収方式を採用しており接地をしなくても
効果を発揮します。
これまでアース工事が出来ずサージから保護できなかった
機器を保護することができるようになります。
【特徴】
- 接地工事が不要
- 各種サージから接続機器を保護
- 高い保護能力
従来のサージプロテクターでは必ず必要であった接地作業ですが
本製品はサージのエネルギーを吸収し、分散放出させるという新方式を採用しており
接地を行わず機器を保護することができます。
DC5～60Vの電源で接続されている機器を
誘導雷(LFS)、電源スイッチングによるサージ(PSS)、
突入電流(SIC)、電磁パルス(EMP)から保護します。
誘導雷を想定した電圧波形1.2/50μs、電流波形8/20μsでそれぞれ10kV/5kAの試験に合格。
「JIS C5381-21」相当のIEC規格「IEC 61643-21」に対応。
(通信及び信号回路に接続するサージ保護デバイス カテゴリC2相当)
「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。
従来の避雷器では取り除けないチャタリング･誘導性負荷回路のOFFによって生じるサージにも有効です。
【使用例】
- アース工事が難しいまたは不可能な場所での保護
- 山間部やゴルフ場など落雷が多発する地域での配線
【仕様】
| 型 番 | MDT5-C2-30-60 |
| ケース素材 | 金属ケース アルマイト+サンドブラスト処理 |
| 最大負荷電流 | 30A |
| 連続使用電圧 | DC5∼60V |
| 最大利用電力 | 1800W |
| サージ処理方法 | SEAT (Surge Energy Absorb & Transfer：サージのエネルギーを吸収してから分散放出する方式) |
| 対象サージ | 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、電磁パルス(EMP) |
| 接続電源 | 1回路 |
| 入力インピーダンス | 10MΩ以下 |
| 最大電流時温度(モジュール) | 55℃以下 |
| 公称放電電流 | 5kA |
| インパルス耐性 | コンビネーション波形 1.2/50μs：10kV 8/20μs：5kA |
| サージ吸収率 | 99%±1% 1.2/50μs：10kV / 8/20μs：5kA コンビネーション波形(非接地環境) |
| サージによるDC波形への影響 | 10ms以下 |
| 通過電流 | 直流 |
| EMPイミュニティ試験 及び吸収率 |
95%±2% 4.5kV 5/50ns EFT波形 (非接地環境) |
| 電圧防護レベル | 162V以下 |
| 接地抵抗要求仕様 | 無し |
| 保護対象 | (＋)⇔(−)、(＋)⇔(G)、(−)⇔(G) |
| 動作環境 | 温度：−40∼85℃ 湿度：35∼95％(結露不可) |
| 外形寸法 | 94(W)×35(H)×117(D)mm |
| 質 量 | 約320g |
| 対応規格 ※ | ANSI C62.41 カテゴリB1、ANSI C37.90-1、IEC 61643-21、 IEC 61000-4-4、IEC 61000-4-5、CNS 14676-4、CNS 14676-5 |
| 端子台接続 | 5端子 (IN＋、IN−、G、OUT＋、OUT−) |
※記載IEC規格に該当するJIS規格は次の通りです。
IEC 61643-1 ：JIS C5381-1 低圧配電システムに接続するサージ防護デバイスの所要性能及び試験方法
IEC 61000-4-4:JIS C61000-4-4 電気的ファストトランジェント／バーストイミュニティ試験
IEC 61000-4-5：JIS C61000-4-5 サージイミュニティ試験

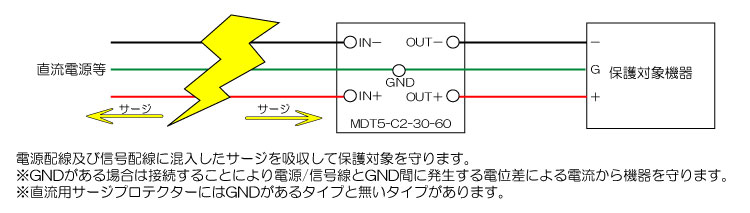

【接続例】
接続例はクリックして拡大できます。
【接続詳細】
