【SD-101】
PoE++対応LANケーブル用 サージプロテクター
オープン価格
10M/100M/1G/2.5Gbpsの通信速度とPoE++(最大95W)に対応した
イーサネット信号用サージプロテクター
最大20kVまでの誘導雷から機器を保護します。
【梱包数量】
SD-101 x1
【仕様】
| 型 番 | SD-101 |
| 最大負荷電流 | 1.0A (2ペア) / 2.0A (4ペア) 最大95W |
| 最大連続使用電圧(Uc) | DC60V |
| 対応ケーブル | CAT5e / CAT6 UTP / STP |
| 対応PoE | IEEE802.3af IEEE802.3at IEEE802.3bt UPoE |
| 挿入損失 | 1dB (10MHz / 100MHz) |
| 反射損失 | －20dB (10MHz / 100MHz) |
| サージ処理方法 | アースへの放電 |
| 最大放電電流 | 10kA(8/20µs) |
| インパルス耐性 | ノーマルモード ： 4kV (10 / 700µs) コモンモード ： 20kV (10 / 700µs) |
| 電圧防護レベル(Up) | 信号 - GND間：600V 信号 - 信号間：20V |
| 接地抵抗要求 | 0.5Ω以下 |
| 保護対象 | 同軸ケーブル 内部導体－外部導体 |
| 応答時間 | 5ns |
| 動作環境 | 温度：－40 ～ 85℃ 湿度：5 ～ 95% (結露不可) |
| 外形寸法 | 121(W) × 25(H) × 40(D)mm |
| 質 量 | 約117g |
| 対応規格 | CE 、 FCC 、 VCCI 、 C-Tick 、 ITU-T K.21 、 IEC-61643-21 、 IEC-61000-4-5 、 TIA-968-A |
| 接続端子 | RJ45ジャック(8心)×2、アース用M3ビス |

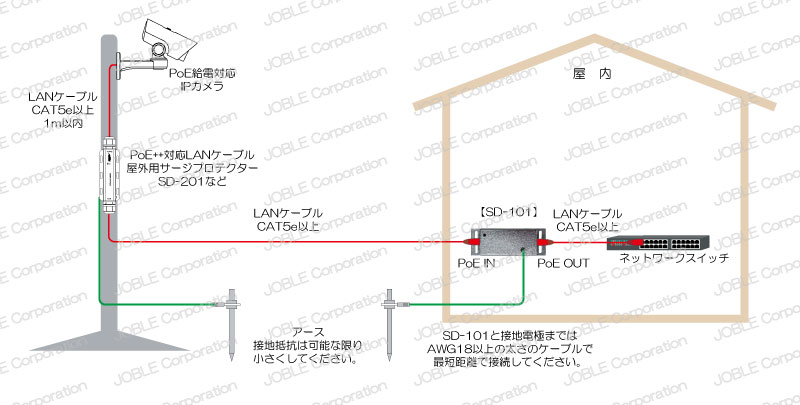

※保護対象機器とはなるべく短距離で接続を行ってください。
※必ずアース線を正しく接地してください。
