10M/100M/1G/2.5Gbpsの通信速度とPoE++(最大95W)に対応した
イーサネット信号用サージプロテクター
最大20kVまでの誘導雷から機器を保護します。
また、IP67に対応しており、屋外設置が可能です。

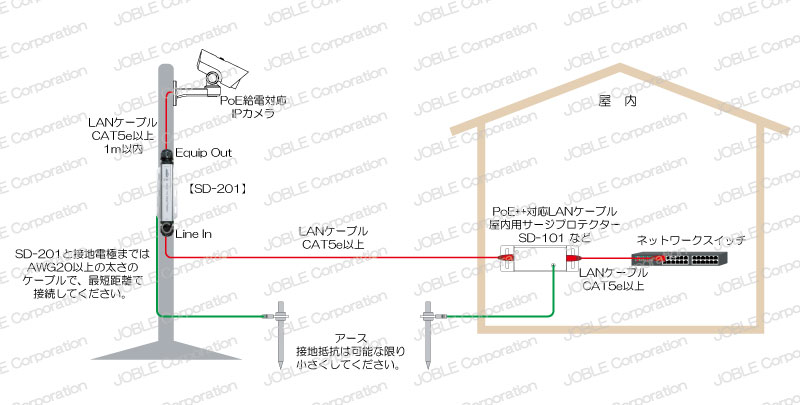

サージプロテクターは保護したい機器のできる限り近くに設置します。
カメラを保護したいときにはカメラ側に、モニターやDVRなどを
守りたいときには、モニター/DVR側に設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。
【梱包数量】
SD-201 x1
型 番 | SD-201 |
最大負荷電流 | 1.0A(2ペア) / 2.0A(4ペア) 最大95W |
最大連続使用電圧(Uc) | DC60V |
対応ケーブル | CAT5e CAT6 UTP / STP |
対応PoE | IEEE802.3af IEEE802.3at IEEE802.3bt UPoE |
挿入損失 | 1dB (10MHz / 100MHz) |
反射損失 | -20dB (10MHz / 100MHz) |
サージ処理方法 | アースへの放電 |
最大放電電流 | 10kA (8 / 20µs) |
インパルス耐性 | ノーマルモード:4kV (10 / 700µs) コモンモード:20kV (10 / 700µs) |
電圧防護レベル(Up) | 信号-GND間:600V 信号-信号間:20V |
接地抵抗要求 | 0.5Ω以下 |
保護対象 | 同軸ケーブル 内部導体-外部導体 |
応答時間 | 5ns |
防塵防水性能 | IP67 |
動作環境 | 温度:-40 ~ 85℃ 湿度:5 ~ 95% (結露不可) |
外形寸法 | 124(W) × 31(H) × 50(D)mm (※防水キャップ含まず) |
質 量 | 約210g (※防水キャップ含まず) |
対応規格 | CE 、 FCC 、 VCCI 、 C-Tick 、 ITU-T K.21 、 IEC-61643-21 、 IEC-61000-4-5 、 TIA-968-A |
接続端子 | RJ45ジャック(8心)×2 、 アース用M3ビス |
※保護対象機器とはなるべく短距離で接続を行ってください。
※必ずアース線を正しく接地してください。
