【SD-301】
電源重畳対応同軸ケーブル用 サージプロテクター
オープン価格
各種信号に対応した同軸ケーブル用サージプロテクター
映像信号やイーサネット信号など同軸ケーブルを使用して伝送する機器を
誘導雷から保護します。
また、DC60Vまでの電源重畳に対応ています。
【サージプロテクターの設置場所】
サージプロテクターは保護したい機器のできる限り近くに設置します。
カメラを保護したいときにはカメラ側に、モニターやDVRなどを
守りたいときには、モニター/DVR側に設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。
【梱包数量】
SD-301 x1
【特徴】
- AHD / HD-TVI / HDCVI / コンポジットなど監視カメラ映像の伝送および
監視カメラ映像の電源重畳伝送(PoC)に対応。DC60V以下の電圧を通過
※VDSシリーズなど映像信号を変調して伝送するタイプの伝送器には使用できません。 - EPoCシリーズのIP同軸ケーブル伝送で使用可能 ※EPoCシリーズ以外のIP同軸伝送器では使用できません。
- 通過周波数は150MHz以下
- 19インチラックマウントシャーシ 1U「CH-110 V2」(オプション)で最大８台収納可能
- アース線は必ず接地をおこなってください。(D種接地)
【仕様】
| 型 番 | SD-301 |
| 最大負荷電流 | 1.0A |
| 最大連続使用電圧(Uc) | DC60V |
| 通過周波数 | 150MHz以下 (挿入損失が3dB以内) |
| 接続インピーダンス | 75Ω |
| サージ処理方法 | アースへの放電 |
| 最大放電電流 | 2kA (8 / 20µs) |
| インパルス耐性 | 6kV (10 / 700µs) 2kA (8 / 20µs) |
| 電圧防護レベル(Up) | ノーマルモード：100V コモンモード：100V |
| 保護対象 | 同軸ケーブル 内部導体－外部導体 |
| 応答時間 | 5ns |
| 動作環境 | 温度：－40 ～ 85℃ 湿度：5 ～ 95% (結露不可) |
| 外形寸法 | 121(W) × 25(H) × 40(D)mm |
| 質 量 | 約116g |
| 対応規格 | CE、FCC、IEC-61643-21、IEC-61000-4-5 |
| 接続端子 | BNCメス(送信器側)、BNCメス(受信器側)、アース用M3ビス |
| 付属品 | 取扱説明書、アースケーブル(AWG18 250mm 両端丸形端子)×1、 固定用ビス+アンカー×4セット |
※保護対象機器とはなるべく短距離で接続を行ってください。
※必ずアース線を正しく接地してください。

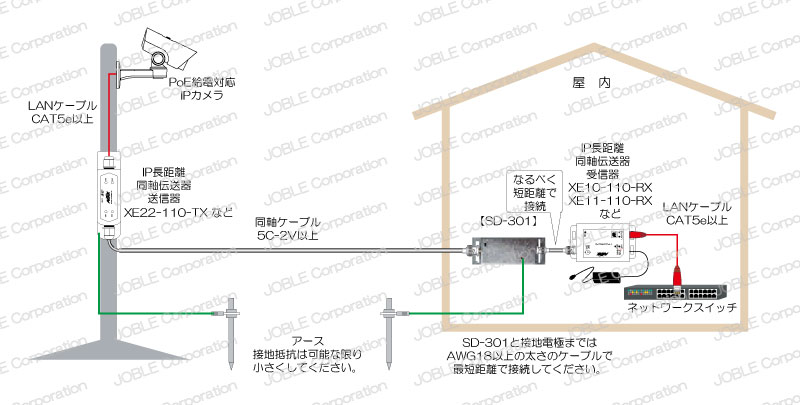

【接続例】
接続例はクリックして拡大できます。
