【SP001P】

電源(AC32V/DC48V以下)用サージプロテクター

オープン価格

SP001PはAC32V/DC48V以下の機器に対応した
サージプロテクターです。(AC40V/DC56V以下を通過)
監視カメラの電源などに使用します。
電源ケーブルに発生した誘導雷などによるサージを
機器の手前でアースに逃がします。

【特徴】

  • 電源ケーブルに発生したサージを遮断、アースへ逃がします。
  • カメラなど映像機器を誘導雷から保護する場合に有効です。
  • AC40V/DC56V以下を通過します。

【使用例】

  • 電源系統より入るサージから機器を保護
  • カメラなどの電源系統から入る誘導雷等の高電圧サージから保護

【仕様】

型 番 SP001P
反応時間 1 ns
最大サージ電圧 4 kV
寿 命 300回(100Amps)
同軸ケーブル側抵抗 10,000 MΩ
サージ側抵抗 約 0Ω
通過周波数 0~1GHz
通過電圧 AC40V(最大) / DC56V(最大)
挿入損失 0.2 dB以下
反射損失 (75Ω) 16dB
接続端子 ネジ式端子台
使用環境 温度:0℃~55℃ 湿度:最大95%RH(結露不可)
外形寸法 25(W)×25(H)×65(D)mm
質 量 65g
付属品 取扱説明書

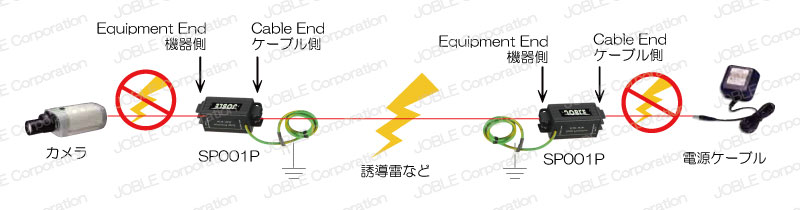

【接続例】

接続例はクリックして拡大できます。

※アース線は確実に接地してください。(D種接地)
