SP001P-AC110 電源ケーブル(AC100V)用サージプロテクター | 株式会社JOBLE 製品情報

【SP001P-AC110】

AC電源(AC100~120V)用サージプロテクター

オープン価格

SP001P-AC110は日本国内や北米などのAC100V系地域の
AC電源に対応したサージプロテクターです。

電源ケーブルに発生した誘導雷などによるサージを
機器の手前でアースに逃がします。

【特徴】

  • AC電源ケーブルに発生したサージを遮断し、アースへ逃がします。
  • パイロットランプでサージプロテクターの正常/故障がわかります。
  • 定格電圧AC120V以下の機器(AC100VやAC110V機器など)を誘導雷から保護する場合に有効です。
  • AC150V以下を通過します。

【使用例】

  • AC100Vカメラを屋外に設置した場合の誘導雷対策
  • CCTV機器における電源ラインの保護

【仕様】

型 番 SP001P-AC110
反応時間 0.1μs以下
最大サージ電圧 6kV
最大サージ電流 6000A(8x20μs)
寿 命 約300回(100Amps)
同軸ケーブル側抵抗 10,000 MΩ
サージ側抵抗 約 0Ω
通過電圧/電圧 AC150V以下 10A
LED表示 青点灯:正常  消灯:異状/電源無し
接続端子 端子台-端子台
動作環境 温度:0℃~55℃ 湿度:最大95%RH(結露不可)
外形寸法 67(W)×27(H)×87(D)mm
質 量 140g
付属品 取扱説明書、固定用ネジ+アンカー×4セット、アース線×1

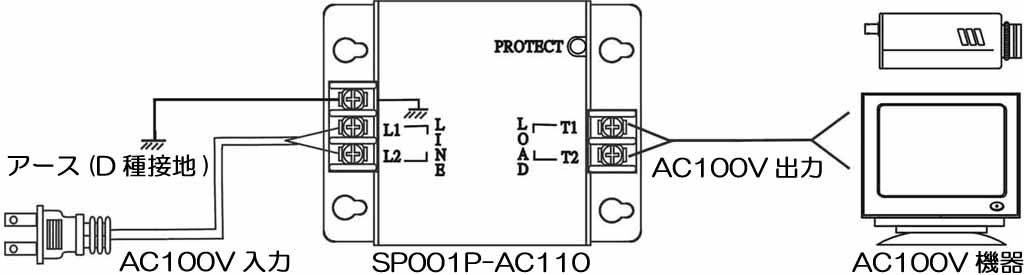

【接続例】

接続例はクリックして拡大できます。

※アース線は確実に接地してください。(D種接地)
