【SP001VP】
映像･AC/DC電源用サージプロテクター
(映像：BNC接続 電源：端子台接続)
オープン価格
SP001VPはカメラ映像(BNC接続)と電源(AC32V/DC48V以下)に対応した
サージプロテクターです。
映像信号はAHD/HD-TVI/HDCVI/コンポジット信号に対応しております。
DC電源カメラの映像と電源を同時に保護することができます。
【サージプロテクターの設置場所】
サージプロテクターは保護したい機器のできる限り近くに設置します。
カメラを保護したいときにはカメラ側に、モニターやDVRなどを
守りたいときには、モニター/DVR側に設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。
【梱包数量】
SP001VP ×1
【特徴】
- AHD/HD-TVI/HDCVI/コンポジット信号に対応。
- 映像ケーブル/電源ケーブルに発生したサージを遮断、アースへ逃がします。
- 監視カメラを誘導雷から保護する場合に有効です。
- 電源はAC40V/DC56V以下を通過します。
- 映像系統はDC/AC12V以下の電流を通過します。
【使用例】
- DCタイプ監視カメラの映像/電源系統より入るサージから機器を保護
- カメラなど接続ケーブルから入る誘導雷等の高電圧サージから保護
【仕様】
| 型 番 | SP001VP |
| 応答時間 | 映像：約100ns(DC12V以上) 電源：約1ns以下(AC/DC130V以上) |
| 最大サージ電圧 | 4kV |
| サージ保護対象 | AHD/HD-TVI/HDCVI/コンポジット映像、 AC/DC電源 |
| 通常時抵抗 | 映像/電源 ⇔ GND：10,000MΩ以上 |
| サージ発生時抵抗 | 映像/電源 ⇔ GND：約0Ω |
| 挿入損失 | 映像：0.2ｄB以下 |
| 反射損失 | 映像：16ｄB |
| 通過周波数 | 映像：0 ～ 1GHz |
| 最大通過電圧 | 映像：DC12V以下 電源：AC40V/DC56V以下 (最大2A) |
| 接続端子 | 映像：BNCメス ×2 電源：端子台 ×4 アース：端子台 ×1 |
| 外形寸法 | 87(W) × 27(H) × 67(D)mm アースケーブル：300mm |
| 質 量 | 約136g |
| 付属品 | 取扱説明書、固定用ネジ+アンカー×4セット、 アースケーブル(300mm)×1 |

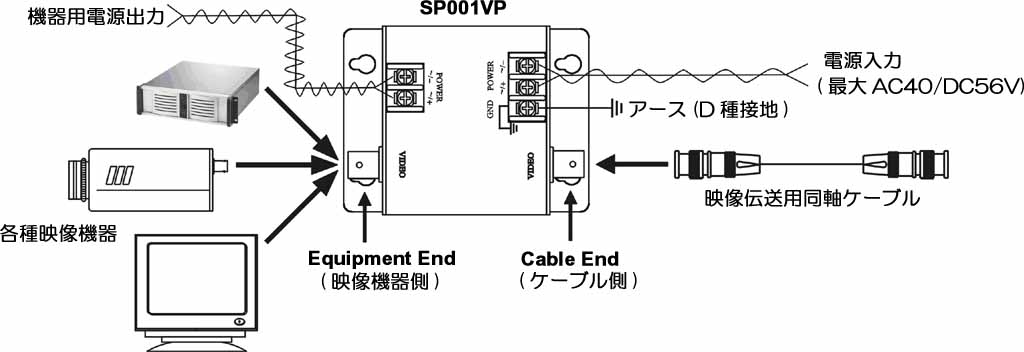

【接続例】
接続例はクリックして拡大できます。
※アース線は確実に接地してください。(D種接地)
