SP001VPD 映像・電源・制御信号用 サージプロテクター | 株式会社JOBLE 製品情報

【SP001VPD】

映像・AC/DC電源・制御信号用サージプロテクター
(映像:BNC接続 電源/制御:端子台接続)

オープン価格

SP001VPDは映像(BNCコネクター)と、電源(電源電圧AC32V/DC48V以下)、
制御信号(接点、RS485など)に対応したサージプロテクターです。

映像信号はAHD/HD-TVI/HDCVI/コンポジット信号に対応しております。

PTZカメラやセンサーを使用した監視システムなどに最適です。

【特徴】

  • AHD/HD-TVI/HDCVI/コンポジット信号に対応。
  • 映像ケーブル/制御ケーブル/電源ケーブルに発生したサージを遮断、アースへ逃がします。
  • 監視カメラを誘導雷から保護する場合に有効です。
  • 電源はAC40V/DC56V以下を通過します。
  • 映像/制御系統はDC/AC12V以下の電流を通過します。

【使用例】

  • 映像/制御/電源系統より入るサージから機器を保護
  • カメラなど接続ケーブルから入る誘導雷等の高電圧サージから保護

【仕様】

型 番 SP001VPD
応答時間 映像/制御信号:約100ns(DC12V以上)
電源:約1ns以下(AC/DC130V以上)
最大サージ電圧 4kV
サージ保護対象 AHD/HD-TVI/HDCVI/コンポジット映像、
制御信号(接点、RS485など)、
AC/DC電源
通常時抵抗 映像/制御信号/電源 ⇔ GND:10,000MΩ以上
サージ発生時抵抗 映像/制御信号/電源 ⇔ GND:約0Ω
挿入損失 映像/制御信号:0.2dB以下
反射損失 映像/制御信号:16dB
通過周波数 映像/制御信号:0 ~ 1GHz
最大通過電圧 映像/制御信号:DC12V以下
電源:AC40V/DC56V以下 (最大2A)
接続端子 映像:BNCメス ×2
制御信号:端子台 ×4
電源:端子台 ×4
アース:端子台 ×1
外形寸法 87(W) × 27(H) × 67(D)mm
アースケーブル:300mm
質 量 約136g
付属品 取扱説明書、固定用ネジ+アンカー×4セット、
アースケーブル(300mm)×1

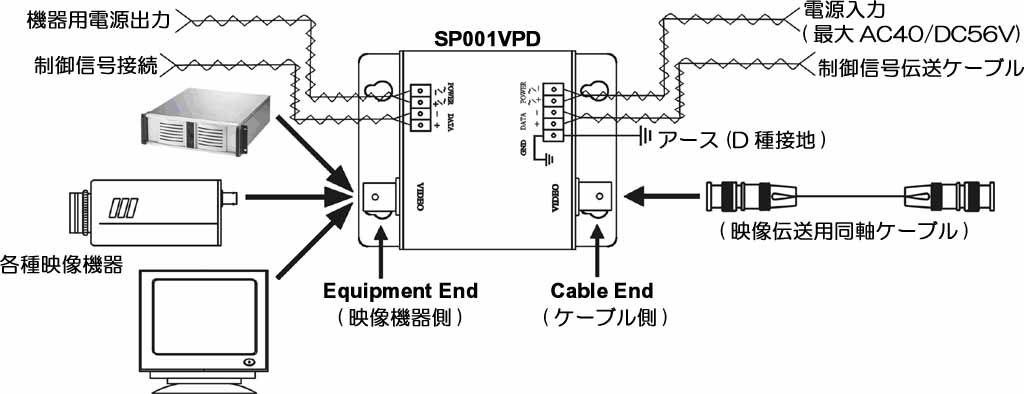

【接続例】

接続例はクリックして拡大できます。

※Cable Endにサージが流入する可能性があるケーブルを、 Equipment Endに保護対象の機器を接続してください。
※アース線は確実に接地してください。(D種接地)
