販売終了
【SP002】
映像信号(F型コネクター)用 サージプロテクター
オープン価格
SP002は同軸ケーブル(F型コネクター)で伝送される映像、ケーブルテレビ、
アンテナの信号に対応したサージプロテクターです。
伝送ケーブルに発生した誘導雷などによるサージを機器の手前で
アースに逃がします。
※VDS及び電源重畳カメラで使用する場合は部品変更にて対応できます。
詳細はお問合せください。
【特徴】
- 映像信号(F型コネクター)に発生したサージを遮断、アースへ逃がします。
- 両端がFオス--Fメスなので、既設配線に簡単に取り付けることができます。
- 外部からの電源供給は不要です。
- DC/AC12V以下の電流は通過します。
【使用例】
- 屋外における長距離配線に入るサージから機器を保護
- 屋外接地カメラの映像配線から伝わるサージから保護
- 誘導雷の高電圧を機器手前でアースに開放
【仕様】
| 型 番 | SP002 |
| 反応時間 | 1 ns |
| 最大サージ電圧 | 4 kV |
| 寿 命 | 300回（100Amps） |
| 同軸ケーブル側抵抗 | 10,000 MΩ |
| サージ側抵抗 | 約 0Ω |
| 通過周波数 | 0～1GHz |
| 通過電圧 | DC/AC12V以下 |
| 挿入損失 | 0.2 dB以下 |
| 反射損失 (75Ω) | 16dB |
| 接続端子 | Fオス-Fメス |
| 使用環境 | 温度：0℃～55℃ 湿度：最大95%RH(結露不可) |
| 外形寸法 | 25(W)×25(H)×78(D)mm |
| 質 量 | 80g |
| 付属品 | 取扱説明書 |

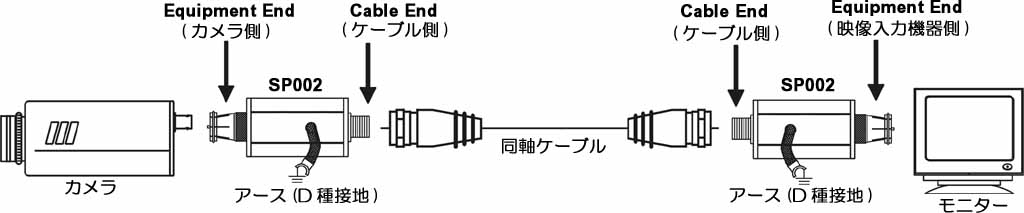

【接続例】
接続例はクリックして拡大できます。
※アース線は確実に接地してください。(D種接地)
