SP003 ツイストペアケーブル用サージプロテクター RJ45接続 | 株式会社JOBLE 製品情報

【SP003】

AHD/HD-TVI/HDCVI/コンポジット
映像・制御信号用サージプロテクター (RJ45 接続)

オープン価格

ツイストペア線で伝送される映像/接点信号/RS485などに
対応したサージプロテクターです。
各種アナログHD信号とコンポジット信号に対応しております。
伝送ケーブルに入り込んだ誘導雷などの高電圧サージを
アースへ逃がして接続機器を保護します。

【梱包数量】
SP003 ×1

【特徴】

  • AHD/HD-TVI/HDCVI/コンポジット映像のツイストペア伝送に対応します。
  • ツイストペア線による映像、音声、制御信号配線の保護に有効です。
  • AC/DC12V 以上の電圧で遮断、AC/DC130V 以上で電流をアースに逃がします。
  • RJ45接続でペア2 と ペア4 を保護します。

【仕様】

型 番 SP003
応答時間 約100ns(DC12V以上)
1ns以下(AC/DC130V以上)
最大サージ電圧 4kV
サージ保護対象 ペア2、ペア4
※ペア1 とペア3 は未結線
通常時抵抗 信号 ⇔ GND : 10,000MΩ以上
サージ発生時抵抗 信号 ⇔ GND : 約0Ω
挿入損失 0.2dB以下
反射損失 16dB
通過周波数 0 ~ 1GHz
最大通過電圧 DC12V以下
接続端子 RJ45ジャック⇔RJ45ジャック (8極8心)
外形寸法 85(W) × 25(H) × 25(D)mm
アースケーブル:420mm
質 量 約90g
付属品 取扱説明書、固定用ネジ+アンカー×2セット

※アース線は確実に接地してください。(D種接地)

※イーサネット信号の配線には使用することができません。

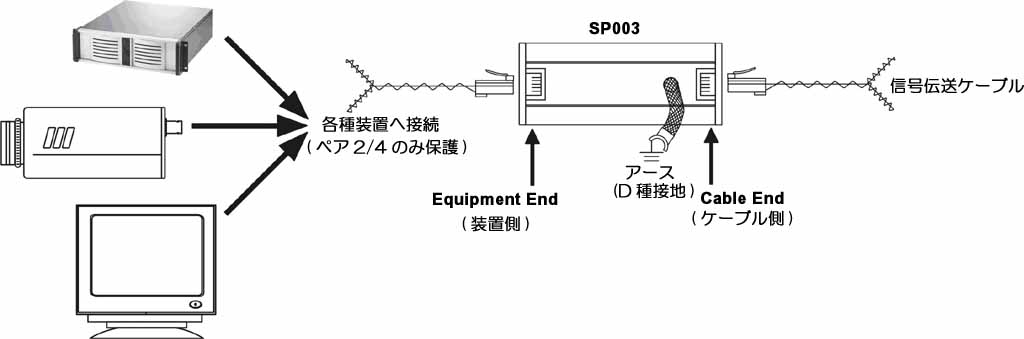

【接続例】

接続例はクリックして拡大できます。

※アース線は確実に接地してください。(D種接地)
