【SP004】

AHD/HD-TVI/HDCVI/コンポジット映像・制御信号用
サージプロテクター

オープン価格

ツイストペア線で伝送される映像/音声/接点信号/RS485などに
対応したサージプロテクターです。
各種アナログHD信号とコンポジット信号に対応しております。
伝送ケーブルに入り込んだ誘導雷などの高電圧サージを
アースへ逃がして接続機器を保護します。

【梱包数量】
SP004 ×1

【特徴】

  • AHD/HD-TVI/HDCVI/コンポジット映像と制御信号に対応します。
  • ツイストペア線による映像、音声、制御信号配線の保護に有効です。
  • AC/DC12V以上の電圧で遮断、AC/DC130V以上で電流をアースに逃がします。

【仕様】

型 番 SP004
応答時間 約100ns (DC12V以上)
1ns以下 (AC/DC130V以上)
最大サージ電圧 4kV
サージ保護対象 信号線1ペア
通常時抵抗 信号 ⇔ GND : 10,000MΩ以上
サージ発生時抵抗 信号 ⇔ GND : 1約0Ω
挿入損失 0.2dB以下
反射損失 16dB
通過周波数 0 ~ 1GHz
最大通過電圧 DC12V以下
接続端子 端子台 ⇔ 端子台
外形寸法 82(W) × 25(H) × 25(D)mm
アースケーブル : 420mm
質 量 約65g
付属品 取扱説明書、固定用ネジ+アンカー×2セット

※アース線は確実に接地してください。(D種接地)

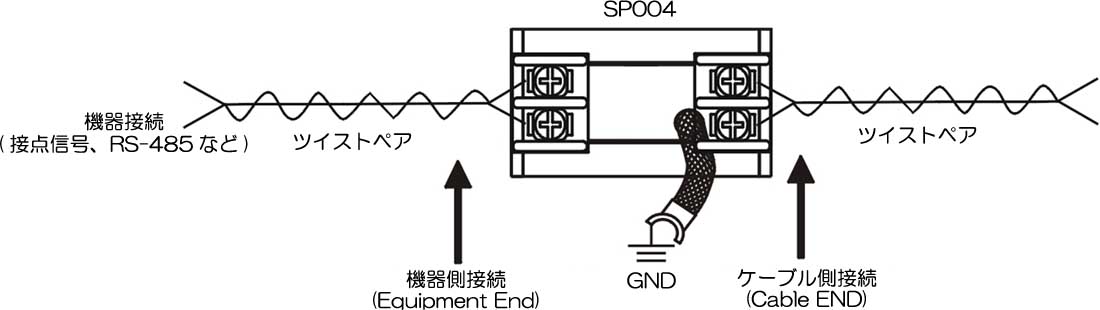

【接続例】

接続例はクリックして拡大できます。

※アース線は確実に接地してください。(D種接地)
