在庫限り
【SP004VPD】
AHD/HD-TVI/HDCVI/コンポジット映像･AC/DC電源･制御信号用サージプロテクター
オープン価格
映像(ツイストペア伝送)と、電源(AC40V/DC56V以下)、
制御信号(接点、RS485など)に対応したサージプロテクターです。
各種アナログHD信号とコンポジット信号に対応しております。
伝送ケーブルに入り込んだ誘導雷などの高電圧サージを
アースへ逃がして接続機器を保護します。
【サージプロテクターの設置場所】
サージプロテクターは保護したい機器のできる限り近くに設置します。
カメラを保護したいときにはカメラ側に、モニターやDVRなどを
守りたいときには、モニター/DVR側に設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。
【梱包数量】
SP004VPD ×1
【特徴】
- AHD/HD-TVI/HDCVI/コンポジット映像と制御信号に対応します。
- ツイストペア線による映像、電源、制御信号配線の保護に有効です。
- 電源はAC40V、DC56Vまで使用できます。
- 制御信号はRS485や接点信号などの保護に有効です。
【仕様】
| 型 番 | SP004VPD |
| 応答時間 | 映像/制御信号 ： 約100ns (DC12V以上) 1ns以下 (AC/DC130V以上) 電源 ： 1ns以下 (AC/DC130V以上) |
| 最大サージ電圧 | 4kV |
| サージ保護対象 | AHD / HD-TVI / HDCVI / コンポジット映像 制御信号(接点、RS485など) AC/DC電源 |
| 通常時抵抗 | 信号/電源 ⇔ GND ： 10,000MΩ以上 |
| サージ発生時抵抗 | 信号/電源 ⇔ GND ： 約0Ω |
| 挿入損失 | 0.2ｄB以下 |
| 反射損失 | 16ｄB |
| 通過周波数 | 0 ～ 1GHz |
| 最大通過電圧 | 映像/制御信号 ： DC12V以下 電源 ： AC40V以下 DC56V以下 (最大2A) |
| 接続端子 | 映像 ： 端子台×2 制御信号 ： 端子台×2 電源 ： 端子台×2 アース ： 端子台×1 |
| 外形寸法 | 67(W)×27(H)×87(D)mm アースケーブル ： 300mm |
| 質 量 | 約136g |
| 付属品 | 取扱説明書、固定用ネジ+アンカー×4セット、 アースケーブル(300mm)×1 |
※アース線は確実に接地してください。(D種接地)
※イーサネット信号の配線には使用することができません。

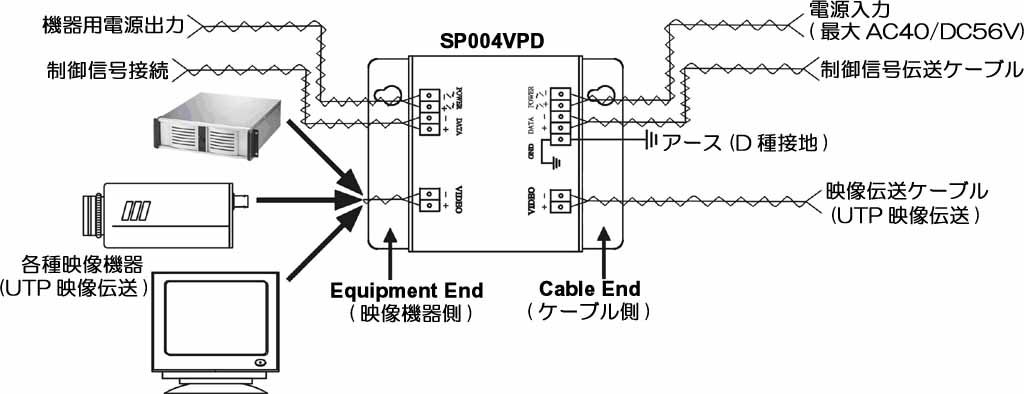

【接続例】
接続例はクリックして拡大できます。
※アース線は確実に接地してください。(D種接地)
