【SP005】
AHD/HD-TVI/HDCVI/コンポジット映像･制御信号用
サージプロテクター
オープン価格
映像(BNCコネクター)と制御信号(接点、RS485など)に対応した
サージプロテクターです。
各種アナログHD信号とコンポジット信号に対応しております。
伝送ケーブルに入り込んだ誘導雷などの高電圧サージを
アースへ逃がして接続機器を保護します。
【サージプロテクターの設置場所】
サージプロテクターは保護したい機器のできる限り近くに設置します。
カメラを保護したいときにはカメラ側に、モニターやDVRなどを
守りたいときには、モニター/DVR側に設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。
【梱包数量】
SP005 ×1
【特徴】
- AHD/HD-TVI/HDCVI/コンポジット映像と制御信号に対応します。
- 制御信号はRS485や接点信号など(2線式)を保護できます。
- AC/DC12V 以上の電圧で遮断、AC/DC130V 以上で電流をアースに逃がします。
【仕様】
| 型 番 | SP005 |
| 応答時間 | 映像/制御信号：約100ns(DC12V以上) 1ns以下(AC/DC130V以上) |
| 最大サージ電圧 | 4kV |
| サージ保護対象 | AHD / HD-TVI / HDCVI / コンポジット映像 制御信号 (接点、RS485など) |
| 通常時抵抗 | 信号 ⇔ GND ： 10,000MΩ以上 |
| サージ発生時抵抗 | 信号 ⇔ GND ： 約0Ω |
| 挿入損失 | 0.2ｄB以下 |
| 反射損失 | 16ｄB |
| 通過周波数 | 0 ～ 1GHz |
| 最大通過電圧 | 映像/制御信号 ： DC12V以下 |
| 接続端子 | 映像：BNCメス×2 制御信号：端子台×4 アース：端子台×1 |
| 外形寸法 | 67(W) × 27(H) × 87(D)mm アースケーブル：300mm |
| 質 量 | 約136g |
| 付属品 | 取扱説明書、固定用ネジ+アンカー×4セット、 アースケーブル(300mm)×1 |
※アース線は確実に接地してください。(D種接地)

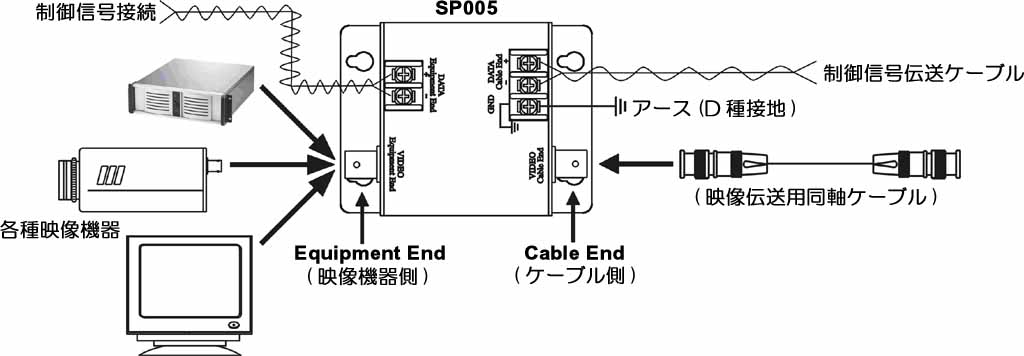

【接続例】
接続例はクリックして拡大できます。
※アース線は確実に接地してください。(D種接地)
