【SP006-K】

LANケーブル用 サージプロテクター

オープン価格

SP006-KはLAN(10/100BASE-T)やデータ(映像、接点、RS485など)に
対応したサージプロテクターSP006を2台セットにした製品です。

ツイストペアケーブルに発生した誘導雷などによるサージを機器の
手前でアースに逃がします。
【梱包数量】
SP006 ×2

※PoEには対応しておりません。

【特徴】

  • LANケーブル/データケーブルに発生したサージを遮断、アースへ逃がします。
  • RJ45接続のUTP4ペア全てを保護します。
  • 監視カメラを誘導雷から保護する場合に有効です。
  • DC/AC12V以下の電流を通過します。

【使用例】

  • 屋外に設置されたIPカメラのLANケーブルから入るサージから機器を保護
  • イーサネット接続ケーブルから入る誘導雷等の高電圧サージから保護

【仕様】

型 番 SP006-K
反応時間 1 ns
最大サージ電圧 4 kV
寿命 300回(100Amps)
LANケーブル側抵抗 10,000 MΩ
サージ側抵抗 約 0Ω
通過周波数 0~1GHz
通過電流 DC 90V, AC 90Vp-p, 65Vrms 10Amps
接続損失 0.2 dB以下
反射損失 (75Ω) 16dB
接続端子 RJ45ジャック-RJ45ジャック
動作環境 温度:0℃~55℃ 湿度:最大95%RH(結露不可)
外形寸法 67(W)×27(H)×87(D)mm
質 量 140g
付属品 取扱説明書、固定用ネジ+アンカー×8セット、アース線×2

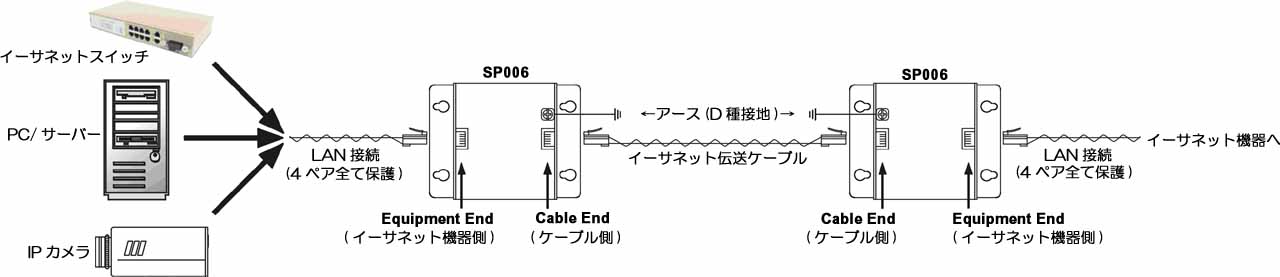

【接続例】

接続例はクリックして拡大できます。

※アース線は確実に接地してください。(D種接地)
