【SP006H】

HDBaseT/10Gbps対応 イーサネット用サージプロテクター

オープン価格
10/100/1000Mおよび10Gbps通信に対応したサージプロテクター。
イーサネット配線に対して誘導雷などによって発生した急激な
電圧の上昇をアースに逃がして接続機器を保護します。
通常のイーサネット配線の他に、HDbaseTなど
大量のデータ通信を行う機器にも使用することができます。
【梱包内容】
SP006H x1

【特徴】

  • サージから接続機器を保護
  • 誘導雷などによって発生した急激な電圧の上昇を
    アースへ逃がして接続機器を保護します。

  • 10Gbps通信対応
  • 10/100/1000Mおよび10Gの通信に対応しており、通常のシステムはもちろん
    HDbaseTなどの高速通信を行うシステムにも幅広く使用することができます。
    ※PoE / PoE Plusを使用している配線や電源重畳を行っている配線には使用することができません。

【仕様】

型 番 SP006H
対応信号 10BASE-T
100BASE-TX
1000BASE-T
10GBASE-T
応答時間 1 ns以下
インパルス耐性 8/20µs:2kA
対応規格 IEC61000-4-5
通信速度 最大10Gbps
挿入損失 0.2dB以下
反射損失(100Ω) 16dB
接続端子 RJ45ジャック 8極8芯×2
端子台(アース)
電源 不要
動作環境 温度:-10℃ ~ 75℃
湿度:最大95%RH (結露不可)
外形寸法 67(W) × 27(H) × 87(D)mm
質 量 約126g

※アース線は確実に接地してください。(D種接地)

※PoE / PoE Plus配線では使用できません。

※HDbaseT伝送に置いて、電源を重畳するタイプには使用できません。

※Cable End端子にサージが流入する可能性があるケーブルを、
 Equipment End端子に保護対象の機器を接続してください。

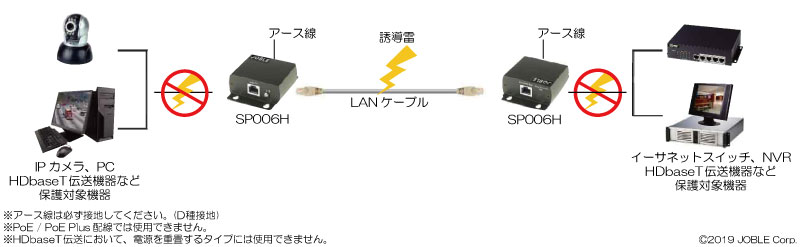

【接続例】

接続例はクリックして拡大できます。
