【SP006P-K】

PoE/PoE Plus対応LANケーブル用サージプロテクター

オープン価格

SP006P-KはPoEおよびPoE+に対応した
LAN(10/100BASE-T)用サージプロテクター
SP006Pを2台セットにした製品です。

ツイストペアケーブルに発生した誘導雷などによるサージを
機器の手前でアースに逃がします。
【梱包内容】 SP006P ×2

【特徴】

  • LANケーブルに発生したサージを遮断、アースへ逃がします。
  • RJ45接続のUTP4ペア全てを保護します。
  • IEEE 802.3af、IEEE 802.3atに対応しています。
  • ネットワーク機器を誘導雷から保護する場合に有効です。

【使用例】

  • LANケーブルより入るサージから機器を保護
  • 屋外に設置されたIPカメラなどの接続ケーブルから入る誘導雷等の高電圧サージから保護

【仕様】

型番 SP006P-K
対応信号 10BASE-T / 100BASE-TX
反応時間 1ns以下
最大サージ電圧 10 / 700µs:4kV
同軸ケーブル側抵抗 10,000 MΩ
サージ側抵抗 約 0Ω
降伏電圧 58V
制限電圧 77V
通過周波数 0 ~ 1GHz
接続損失 0.2 dB以下
PoE IEEE 802.3af / IEEE 802.3at
接続端子 RJ45ジャック 8極8芯 ×2
動作環境 温度:0℃ ~ 55℃
湿度:最大95%RH (結露不可)
外形寸法 25.4(W) × 25.4(H) × 88.8(D)mm
質量 約80g
付属品 取扱説明書、固定用ネジ+アンカー×4

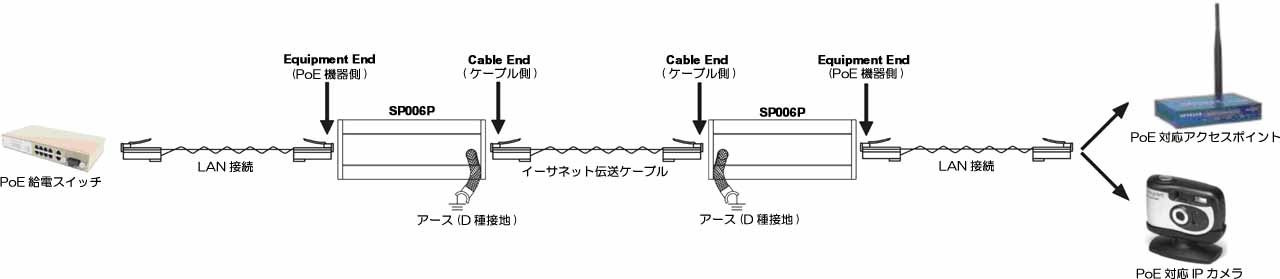

【接続例】

接続例はクリックして拡大できます。

※アース線は確実に接地してください。(D種接地)
