【SP006PH】
GbE対応 イーサネット用サージプロテクター
(RJ45接続 PoE/PoE Plus/PoE++対応)
オープン価格
10/100/1000MとPoE、PoE PlusおよびPoE++ に対応した
LAN用サージプロテクターです。
イーサネット配線に対して誘導雷などによって発生した急激な電圧の上昇を
アースに逃がして接続機器を保護するサージプロテクターです。
【サージプロテクターの設置場所】
サージプロテクターは保護したい機器のできる限り近くに設置します。
カメラを保護したいときにはカメラ側に、モニターやDVRなどを
守りたいときには、モニター/DVR側に設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。
SP006PH x1
【特徴】
- サージから接続機器を保護
- ギガビット通信対応
- PoE/PoE Plus/PoE++ 対応
誘導雷などによって発生した急激な電圧の上昇をアースへ逃がして接続機器を保護する
サージプロテクター(避雷器)です。
10/100/1000Mに対応しており、通常のシステムはもちろん高速通信を行うシステムにも
幅広く使用することができます。
PoE(IEEE802.3af) / PoE Plus(IEEE802.3at) / PoE++(IEEE 802.3bt)に準拠し、最大90Wの供給が可能です。
オルタナティブA/B共に対応しており接続機器の仕様を選ばず接続することができます。
【仕様】
| 型 番 | SP006PH |
| 対応信号 | 10 / 100 / 1000M イーサネット |
| 応答時間 | 0.7ns以下 |
| インパルス耐性 | 8/20µs (カテゴリC2) ： 5kA 10/350µs (カテゴリD1) ： 1kA |
| ESD保護 | 30kV (気中 / 接触) |
| 対応規格 | IEC61000-4-2 IEC61000-4-5 |
| 通信速度 | 最大1Gbps |
| 対応PoE規格 | IEEE 802.3af IEEE 802.3at IEEE 802.3bt 90Wまで |
| 接続端子 | RJ45ジャック 8極8芯×2 端子台 (アース) |
| 動作環境 | 温度 ： －10℃ ～ 70℃ 湿度 ： 最大95%RH (結露不可) |
| 外形寸法 | 67(W) ｘ 27(H) ｘ 87（D) mm |
| 質 量 | 約126g |
※アース線は確実に接地してください。(D種接地)

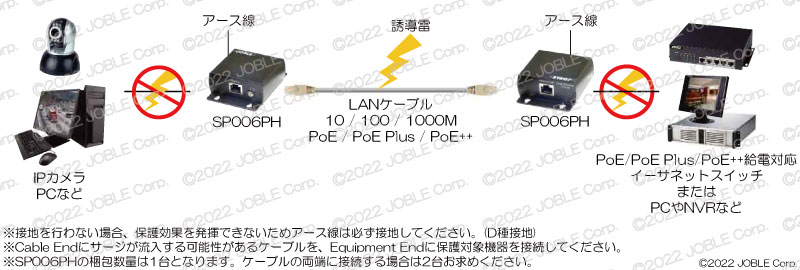

【接続例】
接続例はクリックして拡大できます。
