SP006PHO 屋外・GbE対応 イーサネット用サージプロテクター (RJ45接続 PoE/PoE Plus/PoE++対応) | 株式会社JOBLE 製品情報

【SP006PHO】

屋外・GbE対応 イーサネット用サージプロテクター
(RJ45接続 PoE/PoE Plus/PoE++対応)

オープン価格
10/100/1000MとPoE、PoE Plus、PoE++に対応した
LAN用サージプロテクターです。
また、屋外設置に対応しております。
誘導雷などによってイーサネット配線に対して発生した急激な電圧の上昇を
アースに逃がして接続機器を保護するサージプロテクターです。
【梱包内容】
SP006PHO x1

【特徴】

  • サージから接続機器を保護
  • 誘導雷などによって発生した急激な電圧の上昇をアースへ逃がして接続機器を保護する
    サージプロテクター(避雷器)です。

  • ギガビット通信対応
  • 10/100/1000Mに対応しており、通常のシステムはもちろん高速通信をおこなうシステムにも
    幅広く使用することができます。

  • 各種PoE対応
  • PoE / PoE Plus / PoE++ に対応しており、最大90WまでのPoEデバイスに対して使用することができます。
    また、オルタナティブA / B 共に対応しているため接続機器の仕様を選ばず接続することができます。

  • 屋外対応
  • 筐体自体が防水ボックスと防水コネクターで構成されており、
    別途屋外設置用ボックスを用意する必要がありません。(IP66を取得)

【仕様】

型 番 SP006PHO
対応信号 10 / 100 / 1000M イーサネット
PoE / PoE Plus / PoE++
応答時間 0.7ns以下
インパルス耐性 8/20µs(カテゴリC2):10kA
10/350µs(カテゴリD1):2.5kA
ESD保護 気中放電:30kV
接触放電:30kV
対応規格 IEC61000-4-2
IEC61000-4-5
通信速度 最大1Gbps
対応PoE規格 IEEE 802.3af
IEEE 802.3at
IEEE 802.3bt
通過電圧 DC58V以下
接地要求 D種接地
接続端子 RJ45ジャック 8極8芯×2
端子台(アース)
動作環境 温度:-40℃ ~ 70℃
湿度:最大95% (結露不可)
外形寸法 80(W) × 71(H) × 158(D)mm
防塵防水規格 IP66
適応ケーブルサイズ LANケーブル:φ8 ~ 4.5mm
質 量 約240g
梱包内容 取扱説明書、サージプロテクター基板×1、防水ボックス本体×1、
防水ボックス蓋×1、カバーボトル×4、ケーブルグランド×2、基板固定ネジ×2、
固定用ネジ+アンカー×4セット、アースケーブル(300mm)×1

※アース線は確実に接地をおこなってください。(D種接地)
 正しく接地・接続がおこなわれなかった場合、接続機器を正常に保護することができませんのでご注意ください。

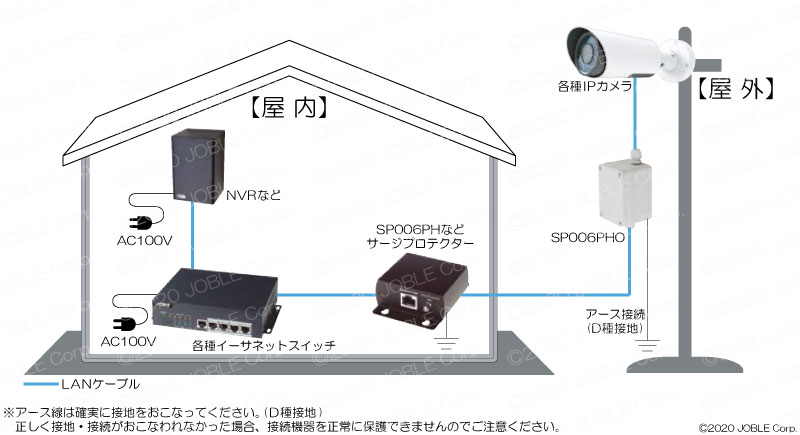

【接続例】

接続例はクリックして拡大できます。
