【SP008】
HDMI用サージプロテクター
オープン価格
HDMIケーブルを伝わるサージから映像機器を守ります。
誘導雷などによる急激な電圧の上昇、ESD、EFT(インパルスノイズ)から
機器を保護します。
【梱包内容】
SP008 x1
【特徴】
- 誘導雷や静電気放電などにより発生する高電圧から機器を保護
- HDMI 1.4に対応
- 応答時間は1ns以下
- IEC61000-4-2、IEC61000-4-4、IEC61000-4-5に対応
配線長が長いHDMIケーブル、HDMI伝送器などによる長距離配線で
発生しやすい電磁誘導による高電圧からHDMI機器を守ります。
【仕様】
| 型 番 | SP008 |
| 対応信号 | HDMI 1.4 |
| 応答時間 | 1ns以下 |
| ESD保護 | 気中:15kV / 接触:8kV |
| EFT保護 | 40A(5/50ns) |
| 誘導雷保護 | 5A(8/20µs) |
| 対応規格 | IEC61000-4-2、IEC61000-4-4、EC61000-4-5 |
| 接続端子 | HDMI タイプA x2 |
| 電 源 | 不要 |
| 動作環境 | 温度 ： 0℃ ～ 55℃ 湿度 ： 最大95%RH (結露不可) |
| 外形寸法 | 25.4(W) x 25.4(H) x 42(D)mm (突起部を除く) |
| 質 量 | 約33g |
| 付属品 | 取扱説明書、アースケーブル(300mm)×1、アースケーブル固定用ビス×1、 固定用ビス+アンカー×2セット |

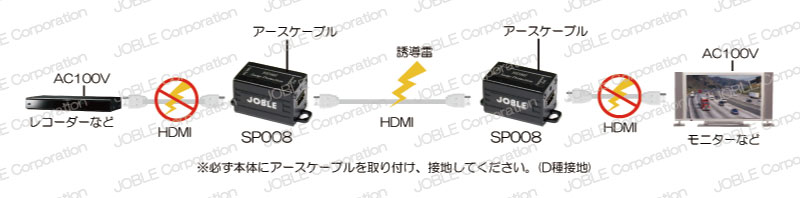

【接続例】
接続例はクリックして拡大できます。
※Cable Endにサージが流入する可能性があるケーブルを、Equipment Endに保護対象の機器を接続してください。
※アース線は確実に接地してください。(D種接地)
