【SP009】

AHD/HD-TVI/HDCVI/コンポジット映像用サージプロテクター

オープン価格

SP009は同軸ケーブル(BNCコネクタ)で伝送される
AHD・HD-TVI・HDCVI映像に対応したサージプロテクターです。
伝送ケーブルに発生した誘導雷などによるサージを機器の手前で
アースに逃がします。

【サージプロテクターの設置場所】

サージプロテクターは保護したい機器のできるだけ近くに設置します。
カメラを保護したいときにはカメラのそばに、モニターやDVRを
守りたいときには、モニター/DVRの近くに設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。

【特徴】

  • AHD・HD-TVI・HDCVI・コンポジット映像信号(BNC接続)に発生したサージを遮断、アースへ逃がします。
  • 両端がBNCオス--BNCメスなので、既設配線に簡単に取り付けることができます。

【使用例】

  • 屋外における長距離配線に入るサージから機器を保護
  • 屋外設置カメラの映像配線から伝わるサージから保護
  • 誘導雷の高電圧を機器手前でアースに開放

【仕様】

型 番 SP009
対応映像信号 AHD/HD-TVI/HD-CVI/コンポジット
反応時間 1 ns以下
放電開始電圧 7V
最小降伏電圧 6V
最大制限電圧 25V
対応規格 IEC 61000-4-5
挿入損失 0.9dB (50Mbps)
最大放電電流 2kA
接続端子 BNCオス(機器側) - BNCメス(伝送ケーブル側)
動作環境 温度:0℃ ~ 55℃ 湿度:最大95%RH(結露不可)
外形寸法 25.4(W)x25.4(H)x79.3(D)mm アースケーブル:430mm
質 量 約75g
付属品 取扱説明書

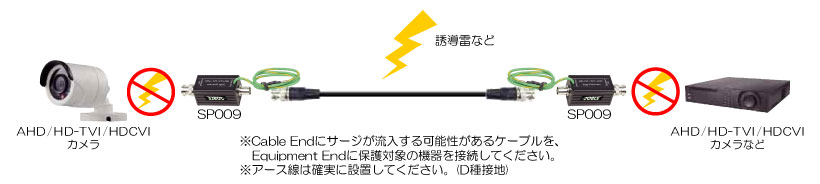

【接続例】

接続例はクリックして拡大できます。
