【SP009P】
AHD/HD-TVI/HDCVI/コンポジット映像用 PoC対応サージプロテクター
オープン価格
同軸ケーブルに伝わる誘導雷などの高電圧サージから機器を保護するサージプロテクター
各種映像信号のほかにイーサネット信号伝送で使用することができます。
また、DC58V以下の電圧は通過するため、PoC(Power over Coaxial)などの
電源重畳をおこなう機器に使用することができます。
【サージプロテクターの設置場所】
サージプロテクターは保護したい機器のできる限り近くに設置します。
カメラを保護したいときにはカメラ側に、モニターやDVRなどを
守りたいときには、モニター/DVR側に設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。
【梱包内容】
SP009P x1
【特徴】
- AHD / HD-TVI / HDCVI / コンポジット / イーサネット信号の同軸ケーブル伝送で使用可能
- DC58V以下の電圧は通過
- 最大通信速度は100Mbps
- アース線は必ず接地をおこなってください。(D種接地)
【仕様】
| 型 番 | SP009P |
| 対応映像信号 | AHD / HD-TVI / HDCVI / コンポジット映像など |
| 応答時間 | 1µs以下 |
| 最大通過電圧 | DC58V |
| 通過周波数 | 1GHz以下 |
| ネットワーク帯域幅 | 100Mbps |
| 対応規格 | IEC 61000-4-5 |
| 挿入損失 | 0.8dB (42MHz) |
| インパルス耐性 | 25kA (8/20µs) |
| 接続端子 | BNCオス (保護対象機器側) BNCメス (伝送ケーブル側) |
| 動作環境 | 温度 ： －40℃ ～ 90℃ 湿度 ： 最大95%RH (結露不可) |
| 外形寸法 | 25.5(W) x 25.5(H) x 113(D)mm アースケーブル：430mm |
| 質 量 | 約88g |
※Cable Endにサージが流入する可能性があるケーブルを、Equipment Endに保護対象の機器を接続してください。
※アース線は確実に接地してください。(D種接地)

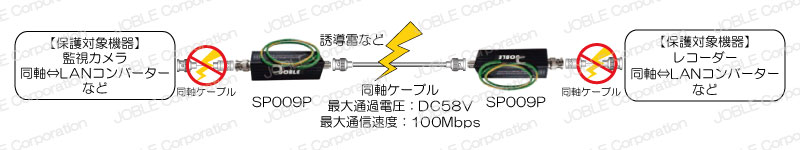

【接続例】
接続例はクリックして拡大できます。
※Cable Endにサージが流入する可能性があるケーブルを、Equipment Endに保護対象の機器を接続してください。
※アース線は確実に接地してください。(D種接地)
