【SP016HD】

16ch AHD/HD-TVI/HDCVI用サージプロテクター

オープン価格

SP016HDは同軸ケーブル(BNCコネクタ)で伝送される
AHD・HD-TVI・HDCVI映像に対応したサージプロテクターです。
19インチラックマウント 1Uサイズで最大16チャンネルの映像を接続可能です。
伝送ケーブルに発生した誘導雷などによるサージを機器の手前で
アースに逃がします。

【サージプロテクターの設置場所】

サージプロテクターは保護したい機器のできるだけ近くに設置します。
カメラを保護したいときにはカメラのそばに、モニターやDVRを守りたい
ときには、モニター/DVRの近くに設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。

【特徴】

  • AHD・HD-TVI・HDCVI映像信号(BNC接続)に発生したサージを遮断、アースへ逃がします。
  • 最大16系統の接続が可能です。
  • 19インチラックマウント 1Uサイズです。
  • 電源を必要としません。

【使用例】

  • 屋外における長距離配線に入るサージから機器を保護
  • 屋外設置カメラの映像配線から伝わるサージから保護
  • 誘導雷の高電圧を機器手前でアースに開放

【仕様】

型 番 SP016HD
対応映像信号 AHD/HD-TVI/HD-CVI/コンポジット
反応時間 1 ns以下
放電開始電圧 6V
最大制限電圧 25V
対応規格 IEC 61000-4-5
挿入損失 0.8dB (42Mbps)
最大放電電流 15kA
接続端子 BNCメス(機器側)⇔BNCメス(伝送ケーブル側) ×16
動作環境 温度:0℃∼55℃ 湿度:最大95%RH(結露不可)
外形寸法 483(W)x44(H)x185.5(D)mm 19インチラックマウント 1U
質 量 約2200g
付属品 取扱説明書、ゴム足×4、アースケーブル(300mm)×1
※Cable Endにサージが流入する可能性があるケーブルを、Equipment Endに保護対象の機器を接続してください。
※アース線は確実に設置してください(D種接地)
正しく設置・接続を行わなかった場合、接続機器を保護できませんのでご注意ください。

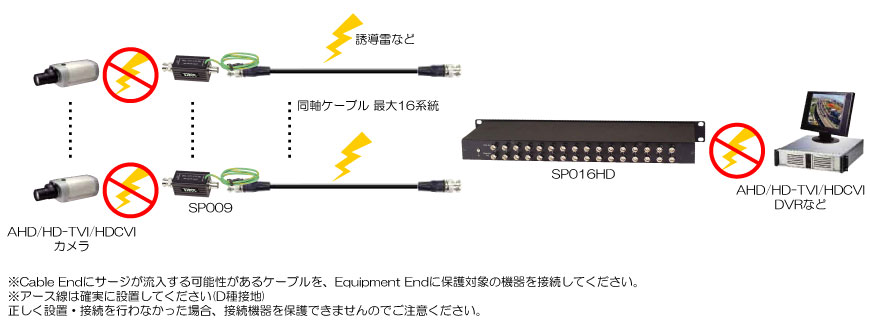

【接続例】

接続例はクリックして拡大できます。
