新製品

【VDS6200】

AHD・電源重畳伝送装置

オープン価格

VDS6200は1本の同軸ケーブルでAHD信号と電源を
長距離伝送する電源重畳伝送器です。
5C-FBケーブルを使用し最大800m延長することができます。
また、最大1.5A(500m以内)の電流を供給することができます。
【梱包数量】
VDS6200-RU (カメラ側モジュール) x1
VDS6200-LU (モニター側モジュール) x1
電源アダプター付属

【特徴】

  • AHD信号・電源伝送
  • 1系統のAHD信号と電源を1本の同軸ケーブルを使用し伝送します。
    5C-FB、5C-2V、3C-2Vケーブルを使用することができ、アナログ映像システムで使用している
    既設配線をそのまま利用して、高画質のAHD映像システムへの置き換えを行うことができます。
    AHD信号は720p/1080pに対応しており、最大800m伝送することができます。(5C-FBケーブル使用時)
    カメラなどの機器へ最大DC12V/1.5Aの電源供給を行うことができます。(5C-FBケーブルを使用し500mまでの伝送時)
    電源が確保できない場所や赤外線投光器付カメラなど高消費電力のカメラへの接続、
    カメラ以外のDC12V機器の設置に最適です。
    ※使用するケーブルによって伝送距離や供給可能電力が変化します。
      詳しくは仕様内【伝送距離と供給可能電流】を参照してください。

  • AHD信号長距離伝送
  • VDS6200-RU(カメラ側モジュール)からAHDカメラに電源を供給せずAHD信号のみを更に伝送することもできます。
    カメラ側モジュールからAHDカメラまでは最大300~500m(5C-FBケーブル使用時)の伝送が可能です。
    VDS6200の伝送距離と合わせて800m以上の長距離延長を行うことができます。
    ※使用するケーブル、カメラによって伝送距離が変化します。

  • カメラ側モジュールは電源不要
  • VDS6200-RU(カメラ側モジュール)はモニター側から重畳された電力で動作するため
    電源を別途接続する必要がありません。
    カメラ側で電源を確保することが出来なくても運用することができます。

  • ノイズ除去効果
  • AHD信号を60MHzの搬送波に載せて伝送を行うため、ノイズに強い伝送を行うことができます。

  • 固定金具
  • VDS6200は取付金具が付属しています。
    固定は平置きと縦置きの両方に対応しており、設置箇所の状況に応じて固定することができます。
    また、電源アダプターも固定金具が付属しているため壁面へ取りつけることができます。

    【VDS6200 ユニット取付金具】
    VDS6200取付金具
    【VDS6200 電源アダプター取付金具】
    VDS6200電源アダプター取付金具
  • 軽量&コンパクト
  • VDS6200-RU(カメラ側モジュール):76(W)×50(H)×25(D)mm 約104g
    VDS6200-LU(モニター側モジュール):84(W)×50(H)×25(D)mm 約110gとカメラ側/モニター側共に
    小型、軽量の設計となっているためスペースの少ない場所や制御盤などへの組込が容易です。
    ※寸法は突起部、取付金具を含んでいない数値となります。

  • 雷対策
  • VDS6200間を結ぶリンクケーブルにはAHD映像信号のほかに電流が流れているため、
    通常のAHD信号用サージプロテクターを取り付けた場合、電流を遮断してしまうためVDS6200が正常に動作いたしません。
    サージプロテクターを接続する場合必ず電源重畳に対応したAHD信号用サージプロテクターを取り付けてください。
    弊社ではAHD信号、電源重畳に対応したサージプロテクター「JPSB-HD-SDI」を別途ご用意しております。
    JPSB-HD-SDIはアース接続(接地)をする必要がないため、設置する場所を選びません。
    また、両端コネクターがオス/メスとなっているため、モジュール・ケーブル間に簡単に接続する事ができます。
    【AHD信号対応接地工事不要型サージプロテクター JPSB-HD-SDI】

    AHD信号対応接地工事不要型サージプロテクター JPSB-HD-SDI
    【JPSB-HD-SDI 取り付け】
    AHD信号対応接地工事不要型サージプロテクター JPSB-HD-SDI接続

【仕様】

型 番 VDS6200
対応映像信号 AHD 720p/1080p
カメラ側電源出力 DC12V 最大1.5A ※詳細は下記表【伝送距離と供給可能電流】参照
カメラ側電源出力端子 DCジャック(φ2.1×5.5mm) DCプラグ⇔DCプラグケーブル付属
(720p/1080p)伝送距離 5C-FB:最大800m
5C-2V:最大600m
3C-2V:最大300m
リンクケーブル 3C-2V以上 75Ω 同軸ケーブル(BNC端子)
搬送波  AHD映像信号:60MHz
電源 DC48V(電源アダプター付属)
消費電力 VDS6200-RU(カメラ側モジュール)+VDS6200-LU(モニター側モジュール):3.5W
※接続するカメラなどの機器により全体の消費電力は変化します。
動作環境 VDS6200-RU(カメラ側モジュール) 温度:-10~45℃ 湿度:20~90%RH(結露不可)
VDS6200-LU(モニター側モジュール) 温度:-10~40℃ 湿度:20~90%RH(結露不可)
外形寸法 VDS6200-RU(カメラ側モジュール):76(W)×50(H)×25(D)mm (突起部/取付金具含まず)
VDS6200-LU(モニター側モジュール):84(W)×50(H)×25(D)mm (突起部/取付金具含まず)
質量 VDS6200-RU(カメラ側モジュール):約104g
VDS6200-LU(モニター側モジュール):約110g
梱包内容 VDS6200-RU(カメラ側モジュール)×1、VDS6200-LU(モニター側モジュール)×1、
電源アダプター(入力AC100V 50/60Hz 出力:DC48V)×1、
固定金具(VDS6200-RU/VDS6200-LU/電源アダプター用 各1式)、
カメラ用電源ケーブル(DCプラグ⇔DCプラグ 0.9m)×1、ACケーブル×1、取扱説明書

※リンクケーブルにはDC47Vの電圧がかかります。
  VDS6200以外の機器をリンクケーブルへ接続した場合、故障の原因となりますのでご注意ください。
  また、リンクケーブルの途中にはケーブル補償器、ビデオトランス、避雷器などの電流を遮断する機器を設置することができません。
  既設配線を使用する場合は事前にご確認ください。
  (誘導雷対策としてリンクケーブルに接続可能な避雷器「JPSB-HD-SDI」を別途ご用意しております。)
※VDS6200-RU(カメラ側モジュール)とカメラ間の伝送距離はAHD信号のみの場合300~500m(5C-FBケーブル使用時)となります。
  (カメラ、使用ケーブルによって変化)
※BNC端子より電源を受電する電源重畳カメラ(ワンケーブルカメラ)に対して使用することはできません。
  BNC端子の他に電源入力端子(DC12V)を持つカメラをご使用ください。

【付属品詳細】

内容 詳細 ケーブル長
モジュール用固定金具 金具 x4
ネジ x4
-
電源アダプター用固定金具 金具 x4 -
ACケーブル 電源アダプター用
ACケーブル x1
1.8m
電源アダプター 入力:AC100V 出力:DC48V x1 1.7m
カメラ電源ケーブル 両端DCプラグ x1 0.9m

【伝送距離と供給可能電流】

伝送距離
(リンクケーブル長)
同軸ケーブルと供給可能電流 (VDS6200-RU 電源出力:DC12V)
5C-FB 5C-2V 3C-2V
100m 1.5A 1.5A 1.5A
200m 1.5A 1.5A 1.3A
300m 1.5A 1.5A 0.8A
400m 1.5A 1.4A
500m 1.5A 1.0A
600m 1.3A 0.9A
700m 1.1A
800m 1.0A

※ケーブルの品質、中継コネクターの有無などにより値は変化します。
※リンクケーブルにはDC47Vの電圧がかかります。
  VDS6200以外の機器をリンクケーブルへ接続した場合、故障の原因となりますのでご注意ください。

【接続例】

接続例はクリックして拡大できます。

【AHD映像信号・電源重畳伝送】
VDS6200接続例01 AHD映像信号・電源重畳伝送

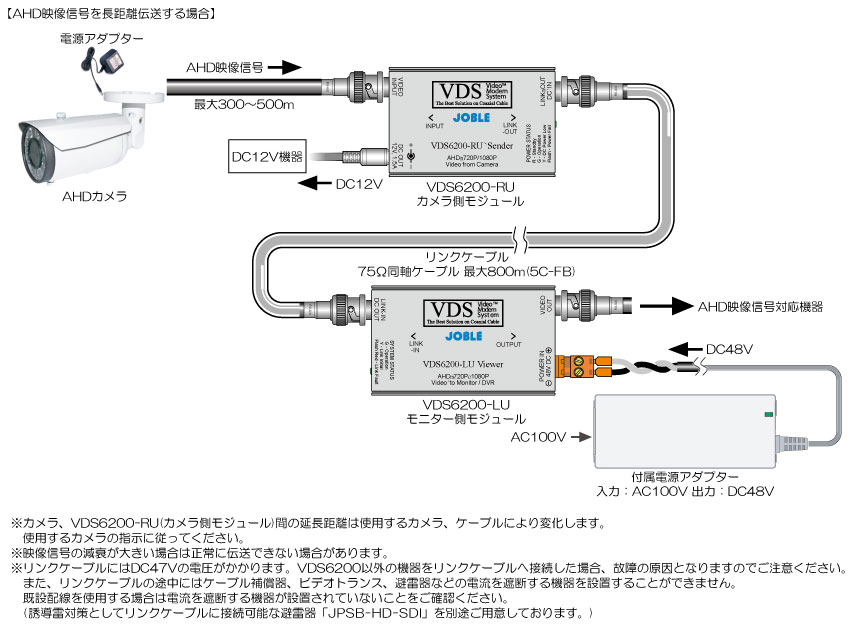

【AHD映像信号長距離伝送】
VDS6200接続例02 AHD映像信号長距離伝送

【カタログ】

    カタログ(PDF)
