【FV5220C.LTX】
【FV2502C.LRX】
VGA(アナログRGB)光ファイバー伝送装置
1chのVGA(アナログRGB)信号とステレオ音声信号
対応解像度は最大1920×1080 60HzのフルHD映像に対応。
【梱包数量】
FV5220C.LTX (送信器) x1
電源アダプター付属
FV2502C.LRX (受信器) x1
電源アダプター付属
※送信器と受信器はそれぞれ別売となっております。
【特徴】
- VGA(アナログRGB)伝送
- フルHD映像対応
- 音声伝送対応
- スケーラー機能
- ノイズ耐性
- 伝送時の損失
VGA(アナログRGB)信号をシングルモード光ファイバーケーブル使用時最大10km、
マルチモード光ファイバーケーブル使用時最大1km伝送ができます。
対応解像度は最大1920×1080 60Hzの1080p映像に対応しています。
VGA(アナログRGB)信号の他にステレオ音声伝送に対応しております。
FV5520C.LTX(送信器)はスケーラー機能を内蔵しており、
入力された信号を720p / 1080pへ変換することができます。
光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
また、光ファイバーケーブル自体からノイズを発生することもありません。
医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。
光ファイバー伝送器はデジタル信号で通信をしているため、
映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。
【仕様】
| 型 番 | FV5220C.LTX / FV2502C.LRX | |
| 映 像 | チャンネル数 / 方向 | 1 / → |
| 信 号 | VGA (アナログRGB) | |
| EDID | 内蔵EDIDを出力 ※モニター側EDID非通過 |
|
| 接続端子 | ミニDsub15メス | |
| 入力解像度 | 最大1920×1080 60Hz ※詳細は下記表【対応入力解像度一覧】をご参照ください。 |
|
| 出力解像度 | 720p (1280×720) 1080p (1920×1080) |
|
| 音 声 | LINEレベル φ3.5mmステレオミニジャック |
|
| 光ファイバー数 | 1 | |
| 波 長 | 1310nm | |
| 最大伝送距離 | マルチモード | 1km |
| シングルモード | 10km | |
| 光接続端子 | LC×1 | |
| 電源電圧 | 入力範囲：DC9～12V 電源アダプターDC12V 1A付属 |
|
| 消費電力 | 約9.6W | |
| 外形寸法 | 93(W) × 22.9(H) × 136(D)mm 突起部を除く |
|
| 質 量 | 約350g | |
| 動作環境 | 温度 ： －20 ～ 75℃ 湿度 ： 0 ～ 95%(RH) 結露不可 |
|
| 型番詳細 | 送信器 ： FV5220C.LTX 受信器 ： FV2502C.LRX |
|
| 付属品 | 取扱説明書、電源アダプター×1 | |
※送信器と受信器はそれぞれ別売となっております。
※出力される映像信号の解像度は入力解像度に関係なく1080p(1920×1080)または720p(1280×720)になります。
※出力映像は縮小率を3段階で選択できます。(信号解像度は変化しません。)
【対応入力解像度一覧】
| 640×480 60Hz | 800×600 60Hz | 1024×768 60Hz |
| 1152×864 60Hz | 1280×600 60Hz | 1280×720 60Hz |
| 1280×768 60Hz | 1280×800 60Hz | 1280×960 60Hz |
| 1280×1024 60Hz | 1440×900 60Hz | 1600×1200 60Hz |
| 1920×1080 60Hz | － | － |

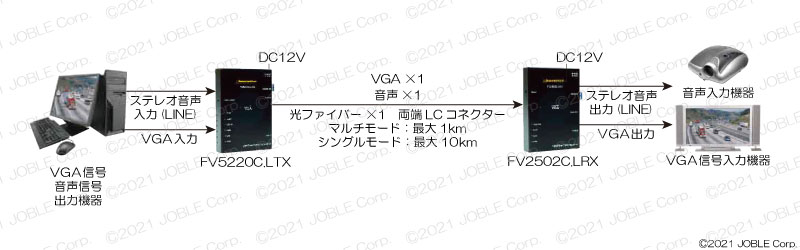

【接続例】
接続例はクリックして拡大できます。
