VH01 VGA・アナログ/デジタル音声 → HDMI変換 | 株式会社ジョブル 製品情報

【VH01】

VGA・アナログ/デジタル音声 → HDMI変換器

オープン価格

VGA(アナログRGB)とステレオ音声(LINE)または
デジタル音声(S/PDIF)をHDMIに変換
※デジタル音声は48k 16bit LPCMのみ対応

【特徴】

  • ループ出力可能
  • 変換前の映像、音声をループ出力することが可能

  • 変換可能解像度
  • 変換可能な解像度は以下の通りです。使用する用途に応じ、柔軟な設定が可能です。

    入力解像度 /周波数  50Hz   56Hz   60Hz   70Hz   72Hz   75Hz   85Hz
    640 x 480
    800 x 600
    1024 x 768
    1280 x 960
    1280 x 1024
    1360 x 768
    1440 x 900
    1600 x 1200
    1920 x 1080

【仕様】

 型 番 VH01
 映像入力信号 アナログRGB(VGA):ミニDsub15メス端子
 入力可能解像度 640×480 60/72/75/85Hz
800×600 56/60/72/75/85Hz
1024×768 60/70/75/85Hz
1280×960 60Hz
1280×1024 60/75/85Hz
1360×768 60Hz
1440×900 60Hz
1600×1200 60Hz
1920×1080 60Hz
 音声入力信号 アナログステレオ(LINE):ステレオミニジャック(φ3.5mm 10kΩ)
デジタル(S/PDIF同軸):RCAメス 75Ω(デジタル音声は48kHz 16bit LPCMのみ対応)
※アナログとデジタル音声は同時接続不可(自動認識)
 出力信号 HDMI(映像・音声):TYPE A メス
※映像はアナログRGB入力された解像度・周波数がそのままHDMIで出力されます。
※音声はHDMIエンベデット出力となります。
 スルー出力 アナログRGB(VGA)、アナログ/デジタル音声
 電 源 DC5V (電源アダプター付属)
 消費電力 最大4.0W
 動作環境 温度:0∼55℃  湿度:最大95%RH
 外形寸法 125(W)x30(H)x96(D)mm
 質 量 280g
 付属品 取扱説明書、電源アダプター(入力:AC100V 出力:DC5V)×1、
VGAケーブル×1、音声ケーブル×1、固定ネジ+アンカー×4セット

【対応解像度】

入力解像度 /周波数  50Hz   56Hz   60Hz   70Hz   72Hz   75Hz   85Hz
640 x 480
800 x 600
1024 x 768
1280 x 960
1280 x 1024
1360 x 768
1440 x 900
1600 x 1200
1920 x 1080

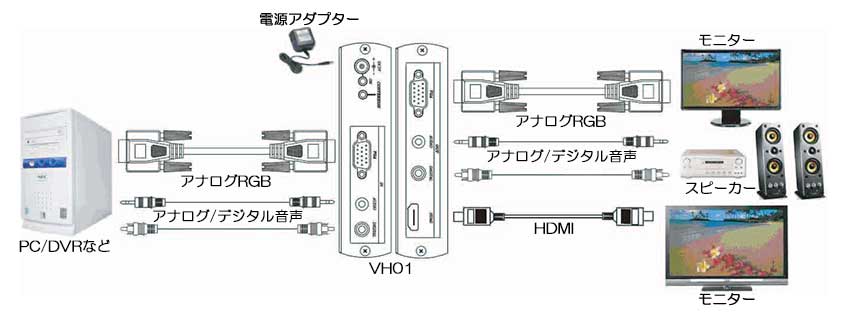

【接続例】

接続例はクリックして拡大できます。
