【TPP016D】

16映像パッシブレシーバー RS485対応 端子台接続

CAT5/5e/6 UTPケーブル(LANケーブル)4本で16映像を最大300m伝送
またRS485分配機能を内蔵。UTPケーブル(LANケーブル)4本で16系統伝送
※RS485は16系統総延長で1,200m伝送可能。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TPP016D x1

【特徴】

  • 最大16映像を伝送
  • 16映像をUTPケーブル4本で伝送。スマートな配線が可能になります

  • RS485対応
  • RS485を総延長で1,200m可能。(16台全てにRS485を分配した場合1つあたり75m延長)
    通常のカメラとPTZカメラやズームカメラを組み合わせたカメラ構成にもTTP016D一台で対応可能

  • しっかり固定できる端子台接続
  • LANケーブル、電源との接続は端子台接続で行うため、振動などが起きても
    ケーブルが抜けることなく安定して映像を伝送します。

  • 電源不要
  • パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。

  • LANケーブル(CAT5/5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。

【仕様】

型 番 TPP016D
映像入力 ネジ式端子台×32 (16映像)
映像出力 BNCメス ×16
RS485入力 ネジ式端子台×2 (RS485 2線式×1)
RS485出力 ネジ式端子台×32 (RS485 2線式×16出力)
電源入力 -
最大伝送距離 300m
対応ケーブル CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心)
動作環境 温度: -20~70℃   湿度: 最大95%RH(結露不可)
外形寸法 482(W) x 44(H) x 105(D)mm
備 考 19インチラックマウント 1Uサイズ

※ カラー映像は伝送最大距離に近づくと、映像信号の減衰により白黒に近くなり、輪郭がぼやけてきます。
300m以上で正常なカラー映像を表示するにはアクティブタイプ機器のご利用をお勧めします。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

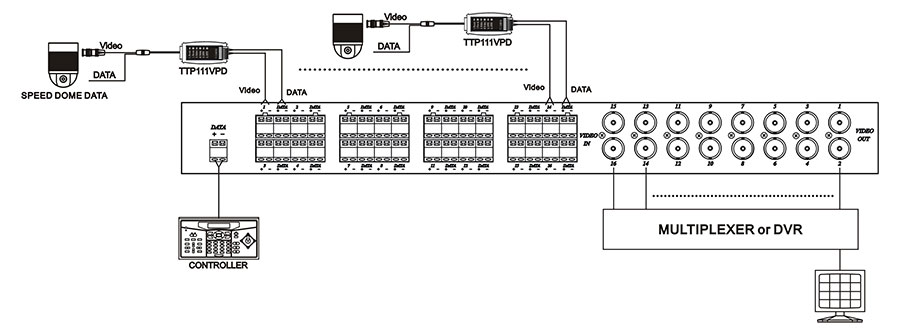

【接続例】

接続例はクリックして拡大できます。
